MAX2067 - 50MHz至1000MHz高线性度、可通过串口/模拟控制的VGA

MAX2067是Maxim美信半导体公司的一款无线与RF产品，MAX2067是50MHz至1000MHz高线性度、可通过串口/模拟控制的VGA，本站介绍了MAX2067的封装应用图解、特点和优点、功能等，并给出了与MAX2067相关的Maxim元器件型号供参考。

MAX2067 - 50MHz至1000MHz高线性度、可通过串口/模拟控制的VGA - 无线与RF - 业内唯一的可完全编程模拟VGA - 美信半导体

产品概述

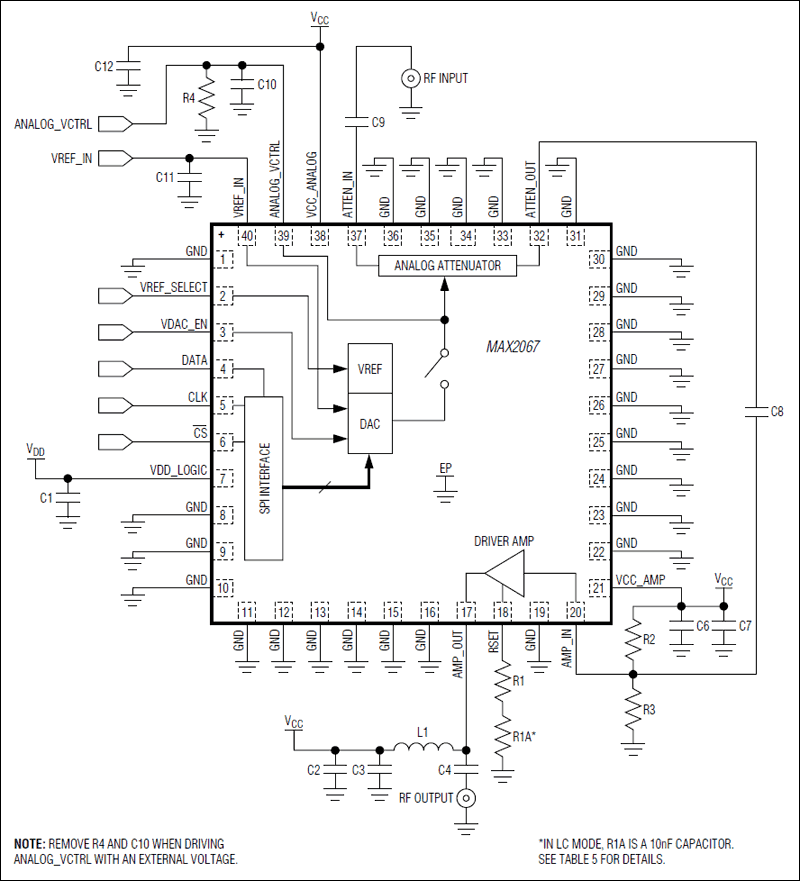

MAX2067高线性度、模拟调节可变增益放大器(VGA)是采用SiGe BiCMOS工艺的单芯片衰减器和放大器，针对50MHz至1000MHz频率范围的50Ω系统而设计(参见数据资料中的典型应用电路)。利用外部电压或通过SPI™兼容接口控制片上8位DAC实现衰减器模拟调节。

因为每一级电路都具有RF输入和RF输出，通过适当配置可以优化NF (放大器配置为第一级)或OIP3 (放大器配置为最后一级)。该器件还包含具有22dB增益的放大器(放大器本身)，增益最大时NF为4dB (包括衰减器的插入损耗)，并提供+43dBm的高OIP3。这些特性使得MAX2067能够为众多接收器和发射器提供一个理想的VGA。

此外，MAX2067采用+5V单电源供电时，具有最优的性能。工作在+3.3V单电源时，性能指标略有降低，可以调节偏置电压在电流损耗和线性度方面进行折中。器件采用紧凑、带裸焊盘的40引脚、薄型QFN封装(6mm x 6mm)，工作在扩展级温度范围(TC = -40°C至+85°C)。

关键特性

以下关键特性由Maxim美信半导体提供：

50MHz至1000MHz RF频率范围

引脚兼容系列包括

MAX2065 (模拟/数字VGA)

MAX2066 (数字VGA)

+21.9dB (典型值)最大增益

100MHz带宽内保持0.5dB的增益平坦度

31dB增益范围

内置DAC用于模拟衰减控制

出色的线性特性(放大器配置为最后一级)

+43dBm OIP3

+66dBm OIP2

输出1dB压缩点为+19dBm

-70dBc HD2

-87dBc HD3

4dB典型噪声系数(NF)

+5V单电源供电(可选择+3.3V单电源供电)

外部电流设置电阻，提供降低功耗/降低性能的工作模式

热门应用

电缆调制解调器终端系统(CMTS)

蜂窝频段WCDMA和cdma2000®基站

固定宽带无线接入

GSM 850/GSM 900 EDGE基站

中频和射频增益级设计

军用系统

RFID手持产品或入口读卡器

温补电路

视频点播(VOD)和DOCSIS®兼容的EDGE QAM调制器

WiMAX、LTE基站和用户驻地设备

无线本地环路
