MAX2830 - 2.4GHz至2.5GHz 802.11g/b RF收发器，提供PA和Rx/Tx/模式开关

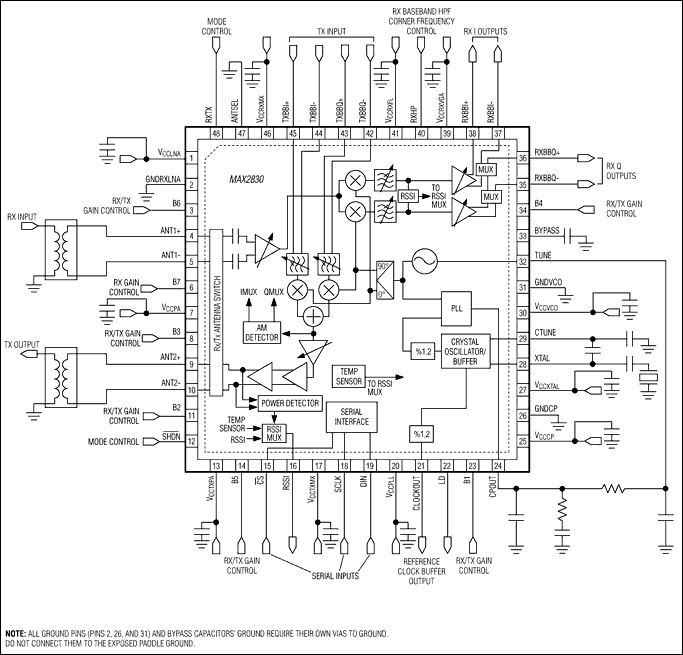

MAX2830是Maxim美信半导体公司的一款无线与RF产品，MAX2830是2.4GHz至2.5GHz 802.11g/b RF收发器，提供PA和Rx/Tx/模式开关，本站介绍了MAX2830的封装应用图解、特点和优点、功能等，并给出了与MAX2830相关的Maxim元器件型号供参考。

MAX2830 - 2.4GHz至2.5GHz 802.11g/b RF收发器，提供PA和Rx/Tx/模式开关 - 无线与RF - 业内首款802.11g/b RF收发器，集成PA、Rx/Tx和不同模式的天线开关 - 美信半导体

产品概述

MAX2830直接变频、零IF RF收发器设计用于2.4GHz至2.5GHz 802.11g/b WLAN应用。MAX2830完全集成了实现RF收发器功能所需的全部电路，提供RF功率放大器(PA)，Rx/Tx和天线切换开关、RF至基带接收通道、基带至RF发射通道、压控振荡器(VCO)、频率合成器、晶体振荡器和基带/控制接口。MAX2830包含具有快速建立时间的Σ-Δ RF合成器，具有小于20Hz的频率步长和数字调谐晶体振荡器，允许使用低成本的晶体。该器件无需I/Q校准；但是该器件集成了片内DC偏移消除和I/Q误码以及载波泄漏检测电路，以提高性能。仅需RF带通滤波器(BPF)、晶体、一对非平衡变压器和少量的无源器件即可构建完整的802.11g/b WLAN RF前端解决方案。

MAX2380为接收器和发送器集成了完整的片上滤波器，可彻底无需外部SAW滤波器。基带滤波器经过优化，满足IEEE 802.11g标准，专有的turbo模式可支持高达40MHz的通道带宽。该系列器件适用于所有802.11g OFDM数据速率(6Mbps至54Mbps)范围以及802.11b QPSK和CCK数据速率(1Mbps至11Mbps)。该IC提供小型、48引脚TQFN封装，尺寸仅为7mm x 7mm x 0.8mm。

关键特性

以下关键特性由Maxim美信半导体提供：

工作于2.4GHz至2.5GHz ISM波段

IEEE 802.11g/b兼容(54Mbps OFDM和11Mbps CCK)

完整的RF收发器、PA、Rx/Tx和天线开关以及晶体振荡器

同类收发器中性能最佳

62mA接收器电流

3.3dBm Rx噪声系数

-75dBm Rx灵敏度(54Mbps OFDM)

无需I/Q校准

0.1dB/0.35° Rx I/Q增益/相位失衡

33dB RF和62dB基带增益控制范围

各种RF增益设置均具有60dB模拟RSSI范围

快速Rx I/Q DC失调建立时间

可编程基带低通滤波器

20位Σ-Δ小数分频PLL，具有小于20Hz步长

数字调谐晶体振荡器

+17.1dBm发射功率(5.6% EVM，带54Mbps OFDM)

31dB Tx增益控制范围

集成功率检测器

完全集成的RF输入和输出匹配以及隔直

串行或并行增益控制接口

大于40dB Tx边带抑制，无需校准

Rx/Tx I/Q误差检测

发射器工作于+2.7V至+3.6V

PA工作于+2.7V至+4.2V

低功耗关断模式

小尺寸48引脚TQFN封装(7mm x 7mm x 0.8mm)

热门应用

通用2.4GHz ISM无线装置

Wi-Fi、PDA、VoIP及蜂窝手机

无线扬声器与耳机
