MAX3023 - +1.2V至+3.6V、0.1µA、100Mbps、单/双/四路电平转换器

MAX3023是Maxim美信半导体公司的一款电平转换器产品，MAX3023是+1.2V至+3.6V、0.1µA、100Mbps、单/双/四路电平转换器，本站介绍了MAX3023的封装应用图解、特点和优点、功能等，并给出了与MAX3023相关的Maxim元器件型号供参考。

MAX3023 - +1.2V至+3.6V、0.1µA、100Mbps、单/双/四路电平转换器 - 电平转换器 - 100Mbps、双向电平转换器，无需定向控制引脚 - 美信半导体

产品概述

MAX13013/MAX13014/MAX3023是单/双/四路电平转换器，在多电压系统中提供必需的电平转换，实现100Mbps数据传输。外加电压VCC和VL设置器件两侧的逻辑电平。VL侧的逻辑信号转换成VCC侧更高电压的逻辑信号，反之亦然。

MAX13013是单路电平转换器，MAX13014是双路电平转换器，MAX3023 (UCSP™封装)是四路电平转换器，它们都具有使能(EN)输入。MAX3023 (TSSOP封装)四路电平转换器具有使能和使能输入端。禁用时，每个器件两侧所有的输入/输出都是三态，VCC电源电流减小至0.03µA，VL电源电流减小至0.1µA。VL高于1.8V时，这些器件都能保证以100Mbps数据速率工作。

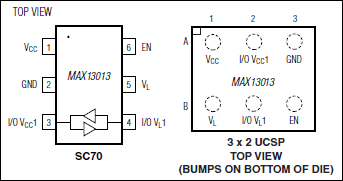

MAX13013/MAX13014/MAX3023的电源电压范围VCC为+1.65V至+3.6V，VL为+1.2V至(VCC - 0.4V)，非常适合低电压ASIC/可编程逻辑器件(PLD)与较高电压系统之间的数据传输。MAX13013提供3 x 2 UCSP和6引脚SC70封装；MAX13014提供3 x 3 UCSP和8引脚SOT23封装；MAX3023提供4 x 3 UCSP和14引脚TSSOP封装。所有器件工作在扩展级温度范围：-40°C至+85°C。

关键特性

以下关键特性由Maxim美信半导体提供：

确保100Mbps数据速率

双向电平转换

MAX13013 (单)

MAX13014 (双)

MAX3023 (四)

VL最低可工作在+1.2V

禁止状态下仅消耗0.1µA电源电流

低静态电流(0.1µA)

UCSP、SC70、SOT23和TSSOP封装

热门应用

蜂窝电话

CMOS逻辑电平转换

全球定位系统(GPS)

低电压ASIC电平转换

便携式通信设备

便携式POS系统

SPI™和MICROWIRE™电平转换

电信设备
