MAX3030E - ±15kV ESD保护、3.3V、四路RS-422发送器

MAX3030E是Maxim美信半导体公司的一款传感器与传感器接口产品，MAX3030E是±15kV ESD保护、3.3V、四路RS-422发送器，本站介绍了MAX3030E的封装应用图解、特点和优点、功能等，并给出了与MAX3030E相关的Maxim元器件型号供参考。

MAX3030E - ±15kV ESD保护、3.3V、四路RS-422发送器 - 传感器与传感器接口 - 具有±15kV ESD保护的四路发送器，数据速率高达20Mbps - 美信半导体

产品概述

RS-422四发送器MAX3030E-MAX3033E系列依照TIA/EIA-422-B和ITU-T V.11标准通过双绞线发送数字数据传输信号。所有发送器输出都具有±15kV人体模型保护。MAX3030E-MAX3033E工作于2Mbps或20Mbps保证的波特率下。2Mbps波特率发送器通过限摆率将EMI减至最小并且降低了由于不适当的电缆端接引发的反射。

20Mbps波特率发送器具备低静态电流消耗(ICC < 100µA)，这使它们在电池供电和功率受限的设备中应用十分理想。它们具有最大16ns的传输延迟，器件到器件偏移小于5ns，使得这些元件驱动并行数据十分理想。MAX3030E-MAX3033E具有热插拔特性，在上电或热插过程中可以消除数据线上的错误扰动。

MAX3030E-MAX3033E是对于工业标准的26LS31和SN75174的升级，具有更低功耗，ESD保护，且引脚兼容。它们采用节省空间的16引脚TSSOP和SO封装。

关键特性

以下关键特性由Maxim美信半导体提供：

满足TIA/EIA-422-B (RS-422)和ITU-T V.11推荐标准

Tx输出具有±15kV ESD保护

热插拔功能

20Mbps保证的数据速率(MAX3030E, MAX3032E)

限摆率的2Mbps数据速率(MAX3031E, MAX3033E)

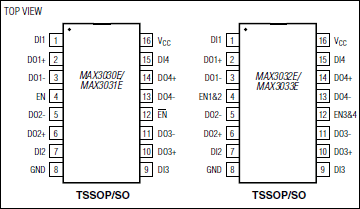

16引脚TSSOP和窄SO封装

低功耗设计(静态<330µW, VCC = 3.3V)

+3.3V工作电压

工业标准引脚

热关断

热门应用

工业PLC

电机控制

电信背板

V.11/X.21接口
