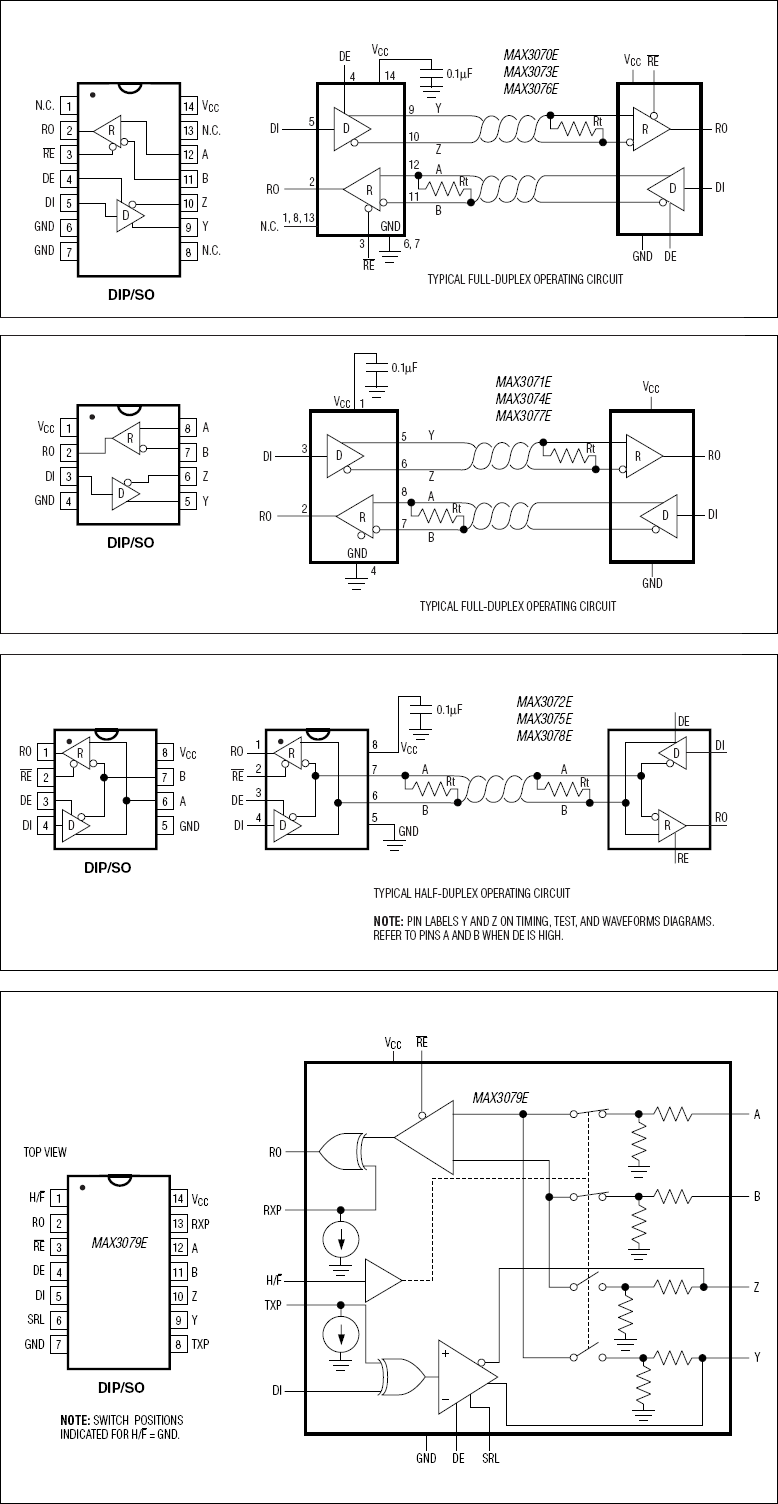

MAX3075E - 典型电路框图:
MAX3075E典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX3075E介绍
MAX3075E - +3.3V、±15kV ESD保护、失效保护、热插拔、RS-485/RS-422收发器

MAX3075E是Maxim美信半导体公司的一款传感器与传感器接口产品,MAX3075E是+3.3V、±15kV ESD保护、失效保护、热插拔、RS-485/RS-422收发器,本站介绍了MAX3075E的封装应用图解、特点和优点、功能等,并给出了与MAX3075E相关的Maxim元器件型号供参考。

MAX3075E - +3.3V、±15kV ESD保护、失效保护、热插拔、RS-485/RS-422收发器 - 传感器与传感器接口 - 具有±15kV ESD保护、+3.3V、失效保护、热插拔、RS-485/RS-422收发器 - 美信半导体

产品概述

MAX3070E–MAX3079E 3.3V, ±15kV ESD保护的RS-485/RS-422收发器具备一个驱动器和一个接收器。这些器件包含失效保护电路,当接收器输入开路或短路时保证接收器输出逻辑高。当端接总线上的所有发送器被禁止(高阻抗)时,接收器输出逻辑高。MAX3070E–MAX3079E具备热插拔功能,能在上电或热插过程中消除错误扰动。

MAX3070E/MAX3071E/MAX3072E具备限摆率驱动器,可以将EMI减至最小并且降低了由于不适当的电缆端接引发的反射,支持高达250kbps无差错数据传送。MAX3073E/MAX3074E/MAX3075E也具备限摆率驱动器,但支持高达500kbps的传送速率。MAX3076E/MAX3077E/MAX3078E驱动器摆率无限制,使得传送速率可高达16Mbps。MAX3079E的摆率可通过引脚选择,可支持250kbps、500kbps和16Mbps的传送速率。

MAX3072E/MAX3075E/MAX3078E适用于半双工通讯,MAX3070E/MAX3071E/MAX3073E/MAX3074E/MAX3076E/MAX3077E适用于全双工通讯。MAX3079E可选择工作于半双工或全双工。它还能通过单独的引脚独立设置接收器和发送器输出相位。

MAX3070E–MAX3079E收发器在空载时、或满载但驱动器被禁止时吸取800µA电源电流。所有器件具有1/8单位负载的接收器输入阻抗,允许在总线上接入多达256个收发器。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 工作于3.3V
  • 为RS-485输入/输出引脚提供静电放电(ESD)保护
  • ±15V人体模型
  • 兼容于EIA/TIA-485的真失效保护接收器
  • DE和/RE上的热插拔输入结构
  • 增强的摆率限制实现无差错输据传送(MAX3070E–MAX3075E/MAX3079E)
  • 低电流关断模式(MAX3071E/MAX3074E/MAX3077E除外)
  • 引脚选择全/半双工(MAX3079E)
  • 相位控制可纠正双绞线反接(MAX3079E)
  • 支持多达256个收发器接入总线
  • 采用工业标准8引脚SO封装
  • 热门应用
  • 工业控制
  • 仪表
  • 照明系统
  • 安全系统
  • 电信
