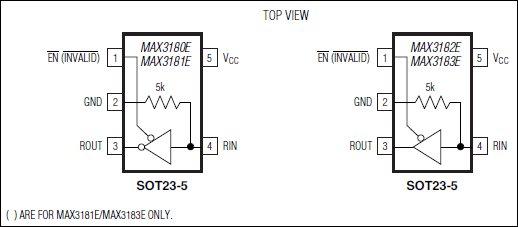

MAX3183E - 典型电路框图：
MAX3183E典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX3183E介绍

MAX3183E - ±15kV ESD保护、0.5µA、+3V至+5.5V、1.5Mbps RS-232接收器，SOT23-5封装

MAX3183E是Maxim美信半导体公司的一款驱动器-接收器产品，MAX3183E是±15kV ESD保护、0.5µA、+3V至+5.5V、1.5Mbps RS-232接收器，SOT23-5封装，本站介绍了MAX3183E的封装应用图解、特点和优点、功能等，并给出了与MAX3183E相关的Maxim元器件型号供参考。

MAX3183E - ±15kV ESD保护、0.5µA、+3V至+5.5V、1.5Mbps RS-232接收器，SOT23-5封装 - 驱动器-接收器 - 业内首款具有±15kV ESD保护、SOT封装的+3V至+5.5V RS-232接收器 - 美信半导体

产品概述

The MAX3180E-MAX3183E single RS-232 receivers in a SOT23-5 package are designed for space- and cost-constrained applications requiring minimal RS-232 communications. The receiver inputs are protected to ±15kV using IEC 1000-4-2 Air-Gap Discharge, to ±8kV using IEC 1000-4-2 Contact Discharge, and to ±15kV per the Human Body Model, ensuring compliance with international standards.

The devices minimize power and heat dissipation by consuming only 0.5µA supply current from a +3.0V to +5.5V supply, and they guarantee true RS-232 performance up to a 1.5Mbps data rate. The MAX3180E/MAX3182E feature a three-state TTL/CMOS receiver output that is controlled by an active-low EN logic input. The MAX3181E/MAX3183E feature an active-low INVALID output that indicates valid RS-232 signals at the receiver input for applications requiring automatic system wake-up. The MAX3182E/MAX3183E have a noninverting output, while the MAX3180E/MAX3181E have a standard inverting output.

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • Tiny SOT23-5 Package
  • ESD-Protected RS-232 Input
  • ±15kV-Human Body Model
  • ±8kV-IEC 1000-4-2, Contact Discharge
  • ±15kV-IEC 1000-4-2, Air-Gap Discharge
  • 0.5µA Supply Current
  • 1.5Mbps Guaranteed Data Rate
  • Meets EIA/TIA-232 and V.28/V.24 Specifications Down to VCC = +3.0V
  • Active-Low INVALID Output Indicates Valid RS-232 Signal at Receiver Input (MAX3181E/MAX3183E)
  • Three-State TTL/CMOS Receiver Output (MAX3180E/MAX3182E)
  • Noninverting RS-232 Output (MAX3182E/MAX3183E)
    • 热门应用
  • 诊断端口
  • 数码相机
  • 手持式装置
  • 网络设备
  • 机顶盒
  • 电信
