MAX3230E - ±15kV ESD保护、+2.5V至+5.5V、RS-232收发器，UCSP和WLP封装

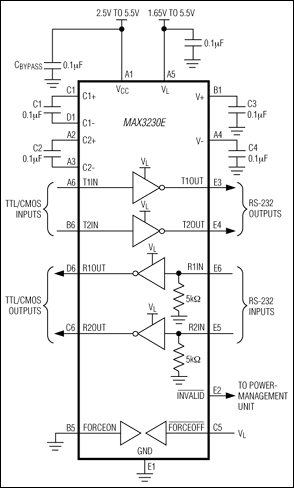

MAX3230E是Maxim美信半导体公司的一款驱动器-接收器产品，MAX3230E是±15kV ESD保护、+2.5V至+5.5V、RS-232收发器，UCSP和WLP封装，本站介绍了MAX3230E的封装应用图解、特点和优点、功能等，并给出了与MAX3230E相关的Maxim元器件型号供参考。

MAX3230E - ±15kV ESD保护、+2.5V至+5.5V、RS-232收发器，UCSP和WLP封装 - 驱动器-接收器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX3230E/AE和MAX3231E/AE为+2.5V至+5.5V供电的EIA/TIA-232和V.28/V.24通信接口芯片，采用晶片级封装(UCSP™)和WLP封装，具有低功耗、高数据速率和增强的静电放电(ESD)保护功能。所有发送器输出与接收器输入可承受±15kV IEC 1000-4-2气隙放电、±8kV IEC 1000-4-2接触放电和±15kV人体模型的静电冲击。

MAX3230E/AE和MAX3231E/AE具有Maxim的AutoShutdown™特性，关断后仅消耗1µA电源电流。当RS-232电缆断开或者所连外设的发送器关闭时，器件进入低功耗关断模式，因此无需更改当前的BIOS或操作系统，即可实现省电特性。

收发器采用专有的低压差发送器输出级，可在+3.1V至+5.5V供电范围内提供完全满足RS-232规范的性能，在低至+2.5V的供电电压下提供兼容的RS-232性能。双电荷泵仅需要四个0.1µF小电容，即可在+3.0V电源下工作。在维持RS-232输出电平的同时，每款器件可保证250kbps数据传输速率。

MAX3230E/AE和MAX3231E/AE为逻辑接口提供单独的电源输入，从而可设置接收器输出和发送器输入的逻辑电平。VL的工作电压范围为+1.65V至VCC，可使MAX3230E/AE和MAX3231E/AE与多种逻辑电平兼容。

MAX3231E/AE包括一个接收器和一个发送器。MAX3230E/AE包含两个接收器和两个发送器。MAX3230E/AE和MAX3231E/AE采用微型晶片级封装，工作在扩展工业级(-40°C至+85°C)温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

6 x 5晶片级封装(UCSP)和WLP封装

对RS-232 I/O引脚提供ESD保护

±15kV—IEC 1000-4-2气隙放电

±8kV—IEC 1000-4-2接触放电

±15kV—人体模型

1µA低功耗AutoShutdown

保证250kbps数据速率

电源低至+3.1V时，仍然能够满足EIA/TIA-232规范要求

电源为+2.5V时，提供RS-232兼容性能，支持单节锂离子电池供电

0.1µF小电容

逻辑电平可设置

热门应用

蜂窝电话

蜂窝电话数据装载电缆

手持式设备

个人数字助理

机顶盒
