MAX3353E - USB On-the-Go电荷泵，带有可切换的上拉/下拉电阻

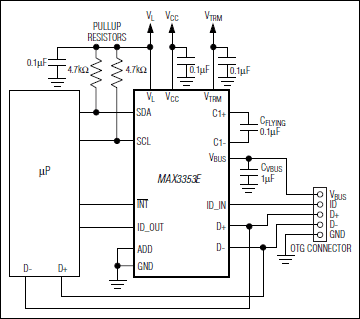

MAX3353E是Maxim美信半导体公司的一款USB产品产品，MAX3353E是USB On-the-Go电荷泵，带有可切换的上拉/下拉电阻，本站介绍了MAX3353E的封装应用图解、特点和优点、功能等，并给出了与MAX3353E相关的Maxim元器件型号供参考。

MAX3353E - USB On-the-Go电荷泵，带有可切换的上拉/下拉电阻 - USB产品 - USB On-the-Go电荷泵，带有可切换的上拉/下拉电阻，可理想用于便携产品 - 美信半导体

产品概述

MAX3353E是I²C兼容的USB On-the-Go (OTG)稳压电荷泵，具有可切换的上拉/下拉电阻，能够在没有主机PC的情况下实现外设与诸如PDA、蜂窝电话、数码相机等移动终端的互连。

MAX3353E能够激活一个集成了USB双向收发器的系统，使其成为USB OTG双向设备。MAX3353E的电荷泵提供VBUS供电电源和信号，满足On-The-Go Supplement：USB 2.0, Revision 1.0所定义的收发器的要求。MAX3353E在D+和D-两端提供双向设备所要求的、可切换的上拉/下拉电阻。

MAX3353E集成了一个稳压电荷泵、可切换的上拉/下拉电阻以及一个与I²C兼容的2线串行接口。该器件提供一个检测器用于监视ID状态，它的逻辑工作电压(VL)范围为+1.65V至VCC，电荷泵供电电压(VCC)为+2.6V至+5.5V。当电荷泵为VBUS提供OTG兼容输出时，输出8mA电流。

MAX3353E使得那些无法提供或不容许USB OTG所要求的+5V VBUS电平的数字逻辑电路之间能够进行USB OTG通讯。该器件利用内部比较器控制并测量VBUS，支持USB OTG的会话请求协议(SRP)以及主机协商协议(HNP)。

MAX3353E内置±15kV ESD保护电路为VBUS、ID_IN、D+及D-提供保护。MAX3353E提供5 x 4晶片级封装(UCSP™)及16引脚TSSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

用于激活USB双向设备实现USB OTG协议非常理想

电荷泵用于VBUS信号，工作电压可低至+2.6V

电平转换器允许低压系统接口

内部VBUS比较器和ID检测器

提供可切换的上拉/下拉电阻，支持主机/外设功能

命令或状态寄存器兼容于I²C总线接口

中断功能

在ID_IN、VBUS、D+及D-端提供±15kV ESD保护

支持SRP和HNP

提供5 x 4 UCSP和16引脚TSSOP封装

热门应用

数码相机

移动电话

MP3播放器

PDA

照片打印机
