MAX3454E - ±15kV ESD保护、USB收发器

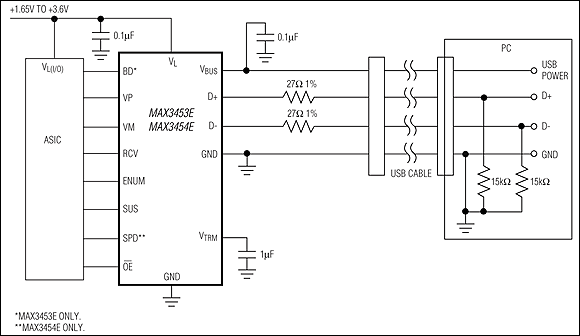

MAX3454E是Maxim美信半导体公司的一款USB产品产品，MAX3454E是±15kV ESD保护、USB收发器，本站介绍了MAX3454E的封装应用图解、特点和优点、功能等，并给出了与MAX3454E相关的Maxim元器件型号供参考。

MAX3454E - ±15kV ESD保护、USB收发器 - USB产品 - 具有±15kV ESD保护的USB收发器 - 美信半导体

产品概述

MAX3453E–MAX3456E带±15kV ESD保护的USB兼容收发器可将低压ASIC连接至USB设备。这款器件工作在全速(12Mbps)或低速(1.5Mbps)时，完全符合USB 1.1和USB 2.0规范。MAX3453E–MAX3456E可工作在低至+1.65V的VL下，保证与低电压ASIC的兼容性。

MAX3453E–MAX3456E具有逻辑可选的挂起模式，电流消耗可减少至40µA以下。内部集成的±15kV ESD保护电路为USB D+和D-双向总线连接提供了保护。

MAX3453E仅支持全速(12Mbps)工作模式，MAX3453E/MAX3454E内部有一个1.5kΩ的USB上拉电阻和枚举功能，该功能允许将插入的设备逻辑上断开。MAX3453E/MAX3455E提供了一个推挽式总线检测(BD)输出，当VBUS高于+4.0V时输出高电平信号。

MAX3453E-MAX3456E工作于-40°C至+85°C扩展级温度范围，采用14引脚的TSSOP和16引脚(3mm x 3mm)薄型QFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：

D+和D-端提供±15kV ESD保护

与USB 1.1和USB 2.0 (低速和全速)兼容的收发器

结合VP和VM输入/输出

+1.65V至+3.6V VL逻辑电源输入，便于和低电压ASIC连接

枚举输入功能(MAX3453E/MAX3454E)

可由Li+电池供电，电压低至+3.1V (MAX3454E/MAX3456E)

VBUS检测(MAX3453E/MAX3455E)

内置上拉电阻(MAX3453E/MAX3454E)

无上电顺序要求

热门应用

蜂窝电话

数据托架

MP3播放器

PC外设

PDA
