MAX3804 - 12.5Gbps可设置接收均衡器

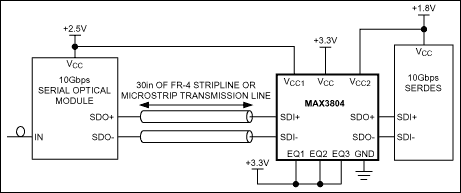

MAX3804是Maxim美信半导体公司的一款高速互联(差分信号链路)产品，MAX3804是12.5Gbps可设置接收均衡器，本站介绍了MAX3804的封装应用图解、特点和优点、功能等，并给出了与MAX3804相关的Maxim元器件型号供参考。

MAX3804 - 12.5Gbps可设置接收均衡器 - 高速互联(差分信号链路) - 业内首款12.5Gbps均衡器，可将FR4上的串行通信距离延长到30英寸 - 美信半导体

产品概述

内置模拟均衡器的MAX3804驱动器工作于5GHz时，能够补偿多达20dB的损耗。该芯片设计用于保证PCB上可高达12.5Gbps信号的完整性，在那里频率相关的趋肤效应和电介质损耗通常会产生大量无法接受的码间干扰。对于在FR-4板上的10Gbps NRZ串行数据，MAX3804能够延长实际的芯片间传输距离多达30英寸(0.75m)，且显著地降低系统抖动。通过最长的传输距离，10.7Gbps信号均衡后的残余抖动典型值为24psP-P。

MAX3804尤其适合于在廉价的FR-4材料电路板上实现10Gbps芯片间串行互连。3mm x 3mm封装提供了最佳的布局和布线灵活性。芯片具有独立的内部逻辑和电流模式逻辑(CML) I/O的VCC连接，允许CML输入和输出参考至隔离电源，提供独立的直流耦合接口至1.8V、2.5V或3.3V IC。通过数字控制输入，可以选择输入均衡的8级离散电平，从而允许均衡器匹配一定范围的传输线路损耗。当恰好设置到匹配线路损耗时，MAX3804能够在宽范围的数据速率和格式下提供最佳的性能。

关键特性

以下关键特性由Maxim美信半导体提供：

补偿多达30英寸(0.75m)的6mil FR-4传输线损耗

115mW功耗

数据速率高达12.5Gbps

兼容于8B10B、64B66B和PRBS数据

均衡后残留抖动低于30psP-P

3位均衡电平选择输入

3mm x 3mm薄型QFN封装

直流耦合到1.8V、2.5V或3.3V CML I/O

-40°C至+85°C工作温度范围

+3.3V内核电源电压

热门应用

高速信号分配

OC-192和10Gb以太网串行模块

OC-192和10Gb以太网交换机和路由器
