产品概述

MAX4389/MAX4390/MAX4392–MAX4396系列运放为单位增益稳定器件，集合了高速性能、满摆幅输出以及禁止模式等特性。它针对于输入或输出会暴露于外部的应用而设计，比如视频和通信。

MAX4389/MAX4390/MAX4392–MAX4396工作于4.5V至11V单电源或±2.25V至±5.5V双电源。共模输入电压范围扩展到了电源负端(单电源应用时的地)。MAX4389/MAX4390/MAX4392–MAX4396中每个放大器仅消耗5.5mA的静态电源电流，却实现了85MHz的-3dB带宽，27MHz的0.1dB增益平坦带宽，以及500V/µs的压摆率。禁止模式将输出置为高阻态，并且仅消耗450µA电流。

MAX4389单运放，MAX4393双运放、MAX4394三运放以及MAX4396四运放都具有禁止模式。MAX4389与MAX4390备有超小型6引脚SC70封装。

关键特性

以下关键特性由Maxim美信半导体提供：

低成本

高速

85MHz -3dB带宽

27MHz 0.1dB增益平坦带宽

500V/µs压摆率

工作于4.5V至11V单电源或±2.25V至±5.5V双电源

满摆幅输出

共模输入范围扩展至VEE

低微分增益/相位：0.015%/0.015°

低失真(5MHz)

-59dBc无杂散动态

高输出驱动：±50mA

450µA禁止模式(MAX4389/MAX4393/MAX4394/MAX4396)

节省空间的SC70、SOT23、µMAX®或TSSOP封装

热门应用

模数转换器接口

CCD成像系统

数码相机

机顶盒

视频监视系统

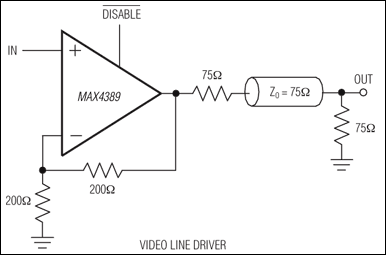

视频线驱动器

视频点播
