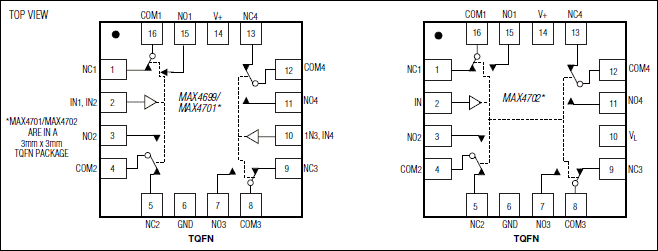

MAX4699 - 典型电路框图：
MAX4699典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX4699介绍

MAX4699 - 低电压、双路DPDT/四路SPDT模拟开关，QFN封装

MAX4699是Maxim美信半导体公司的一款宽带交换产品，MAX4699是低电压、双路DPDT/四路SPDT模拟开关，QFN封装，本站介绍了MAX4699的封装应用图解、特点和优点、功能等，并给出了与MAX4699相关的Maxim元器件型号供参考。

MAX4699 - 低电压、双路DPDT/四路SPDT模拟开关，QFN封装 - 宽带交换 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX4699/MAX4701/MAX4702为低电压、单电源CMOS模拟开关。MAX4699/MAX4701为双路、双刀双掷(DPDT)开关，两个控制输入用于控制两路单刀双掷(SPDT)开关。MAX4702为四路SPDT开关，具有一个控制输入和一个低电压数字逻辑电源。

这些器件由+1.8V至+5.5V的单电源供电。采用+2.7V供电时，MAX4699/MAX4701/MAX4702提供75Ω导通电阻(RON), RON平坦度最大为12Ω、通道间匹配度最大为4Ω。每个开关均具有满摆幅信号处理的能力，tON = 35ns、tOFF = 20ns的开关速度以及最大1nA的漏电流。

采用+3V供电时，MAX4699/MAX4701的数字输入与1.8V逻辑电平兼容；采用1.5V逻辑电源供电时，MAX4702的数字输入门限为1.0V。

MAX4699提供节省空间的16引脚4mm x 4mm TQFN封装，而MAX4701/MAX4702提供16引脚3mm x 3mm TQFN和16引脚TSSOP两种封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 3mm x 3mm和4mm x 4mm 16引脚TQFN封装
  • 确保导通电阻：
  • 75Ω (最大) (+3V电源)
  • 40Ω (最大) (+5V电源)
  • 确保通道间匹配度：
  • 4Ω最大
  • 确保整个信号范围内平坦度为：
  • 12Ω最大
  • 全温范围内具有低漏电流：
  • +85°C时最大1nA
  • 快速切换：tON = 35ns, tOFF = 20ns
  • 确保接通前先断开
  • +1.8V至+5.5V单电源供电
  • 可处理满摆幅信号
  • -3dB带宽：250MHz
  • 低串扰：-79dB (1MHz)
  • 高关断隔离：-76dB (1MHz)
    • 热门应用
  • 音频/视频信号切换
  • 电池供电设备
  • 蜂窝电话
  • 通信电路
  • 调制解调器
