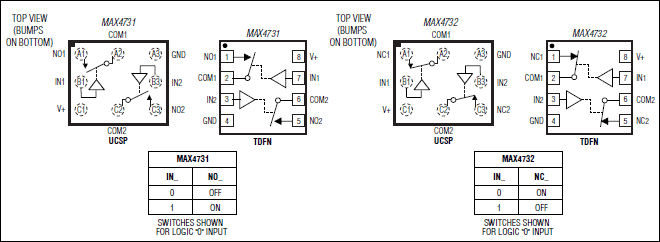

MAX4732 - 典型电路框图：

MAX4732 - 50Ω、双路SPST模拟开关，UCSP封装

MAX4732是Maxim美信半导体公司的一款保护器产品，MAX4732是50Ω、双路SPST模拟开关，UCSP封装，本站介绍了MAX4732的封装应用图解、特点和优点、功能等，并给出了与MAX4732相关的Maxim元器件型号供参考。

MAX4732 - 50Ω、双路SPST模拟开关，UCSP封装 - 保护器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX4731/MAX4732/MAX4733为低电压、双路单刀单掷(SPST)模拟开关，工作电压范围+2V至+11V，可处理满摆幅模拟信号。这些开关具有低漏电流(0.1nA)特性，静态功耗小于0.5nW (典型值)，非常适合电池供电应用。

+3V供电时，这些开关具有50Ω (最大)导通电阻(RON)，通道间匹配度为3.5Ω (最大)、在规定的信号范围内平坦度为9Ω (最大)。

MAX4731有两个常开(NO)开关，MAX4732有两个常闭(NC)开关，而MAX4733有一个NO开关和一个NC开关。MAX4731/MAX4732/MAX4733提供9焊球裸片级封装(UCSP™)、8引脚TDFN和8引脚µMAX®封装，UCSP封装仅占板面积1.52mm x 1.52mm，可大大降低对PCB面积的要求。

关键特性

以下关键特性由Maxim美信半导体提供：

1.52mm x 1.52mm UCSP封装

确保导通电阻(RON)

+5V供电时为25Ω (最大)

+3V供电时为50Ω (最大)

导通电阻匹配度

+5V供电时为3Ω (最大)

+3V供电时为3.5Ω (最大)

保证TA = +25°C时漏电流<0.1nA

+2.0V至+11V单电源供电

TTL/CMOS逻辑兼容
