MAX4741 - 0.8Ω、低电压、单电源、双路SPST模拟开关

MAX4741是Maxim美信半导体公司的一款宽带交换产品，MAX4741是0.8Ω、低电压、单电源、双路SPST模拟开关，本站介绍了MAX4741的封装应用图解、特点和优点、功能等，并给出了与MAX4741相关的Maxim元器件型号供参考。

MAX4741 - 0.8Ω、低电压、单电源、双路SPST模拟开关 - 宽带交换 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX4741/MAX4742/MAX4743为低导通电阻、低电压、两路单刀单掷(SPST)模拟开关，工作电压范围为+1.6V至+3.6V。这些开关具有较高的开关速度(tON = 24ns, tOFF = 16ns最大)，可处理满摆幅模拟信号，静态功耗低于1µW。MAX4743具有接通前先断开特性。

采用+3V单电源供电时，MAX4741/MAX4742/MAX4743具有低于0.8Ω (最大)的导通电阻(RON)，RON匹配度为0.08Ω、RON平坦度为0.18Ω。采用+3V供电时数字逻辑输入与1.8V CMOS逻辑电平兼容。

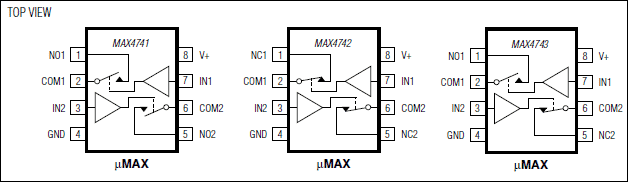

MAX4741有两个常开(NO)开关，MAX4742有两个常闭(NC)开关，而MAX4743有一个常开NO开关和一个常闭NC开关。MAX4741提供8引脚µDFN (2mm x 2mm)封装、8引脚SOT23封装和8引脚µMAX®封装。MAX4742/MAX4743提供8引脚SOT23封装和8引脚µMAX封装。

关键特性

以下关键特性由Maxim美信半导体提供：

低导通电阻RON：

最大0.8Ω (+3V供电)

最大2.5Ω (+1.8V供电)

RON平坦度最大0.18Ω (+3V供电)

+1.6V至+3.6V单电源供电

提供SOT23和µMAX封装

可处理大电流(150mA连续电流)

兼容于1.8V CMOS逻辑电平(+3V供电)

快速切换：tON = 24ns、 tOFF = 16ns

热门应用

音频和视频信号切换

电池供电系统

蜂窝电话

通信电路

硬盘驱动器

低电压数据采集系统

调制解调器

PCMCIA卡

电源切换
