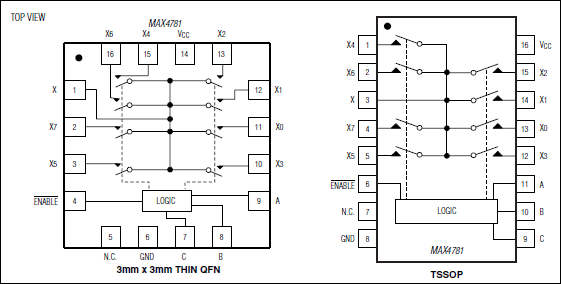

MAX4782 - 典型电路框图：

MAX4782 - 高速、低电压、0.7Ω、CMOS模拟开关/多路复用器

MAX4782是Maxim美信半导体公司的一款宽带交换产品，MAX4782是高速、低电压、0.7Ω、CMOS模拟开关/多路复用器，本站介绍了MAX4782的封装应用图解、特点和优点、功能等，并给出了与MAX4782相关的Maxim元器件型号供参考。

MAX4782 - 高速、低电压、0.7Ω、CMOS模拟开关/多路复用器 - 宽带交换 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX4781/MAX4782/MAX4783为高速、低电压、低导通电阻、CMOS模拟多路复用器/开关，分别配置为八通道多路复用器(MAX4781)、两个四通道多路复用器(MAX4782)和三个单刀双掷(SPDT)开关(MAX4783)。

这些器件的工作电压范围为+1.6V至+3.6V。采用+3V单电源供电时，MAX4781/MAX4782/MAX4783具有0.7Ω 导通电阻(RON)，通道间RON匹配度为0.3Ω，RON平坦度为0.1Ω。这些器件可处理满摆幅模拟信号，提供低于25ns的快速开关特性，静态功耗低于3µW。它们提供节省空间的16引脚QFN (3mm x 3mm)和TSSOP两种封装。

关键特性

以下关键特性由Maxim美信半导体提供：

导通电阻

0.7Ω (+3V供电)

1.6Ω (+1.8V供电)

通道间导通电阻匹配度

0.3Ω (+3V供电)

导通电阻平坦度

0.1Ω (+3V供电)

电压可低至+1.6V的单电源供电

可处理大电流(150mA连续电流)

兼容于+1.8V CMOS逻辑电平
