产品概述

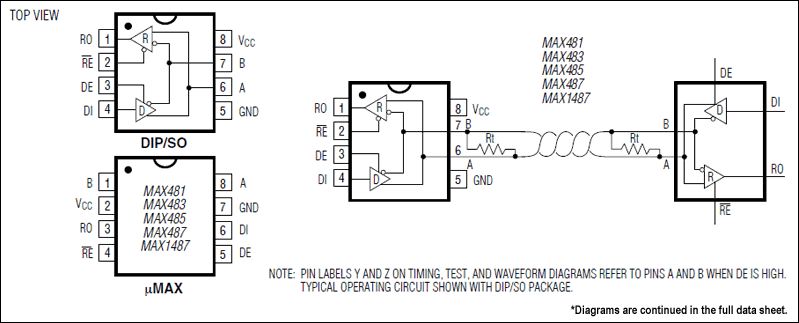

MAX481、MAX483、MAX485、MAX487-MAX491以及MAX1487是用于RS-485与RS-422通信的低功耗收发器，每个器件中都具有一个驱动器和一个接收器。MAX483、MAX487、MAX488以及MAX489具有限摆率驱动器，可以减小EMI，并降低由不恰当的终端匹配电缆引起的反射，实现最高250kbps的无差错数据传输。MAX481、MAX485、MAX490、MAX491、MAX1487的驱动器摆率不受限制，可以实现最高2.5Mbps的传输速率。

这些收发器在驱动器禁用的空载或满载状态下，吸取的电源电流在120µA至500µA之间。另外，MAX481、MAX483与MAX487具有低电流关断模式，仅消耗0.1µA。所有器件都工作在5V单电源下。

驱动器具有短路电流限制，并可以通过热关断电路将驱动器输出置为高阻状态，防止过度的功率损耗。接收器输入具有失效保护特性，当输入开路时，可以确保逻辑高电平输出。

MAX487与MAX1487具有1/4单位负载的接收器输入阻抗，使得总线上最多可以有128个MAX487/MAX1487收发器。使用MAX488-MAX491可以实现全双工通信，而MAX481、MAX483、MAX485、MAX487与MAX1487则为半双工应用设计。

关键特性

以下关键特性由Maxim美信半导体提供：

容错应用

MAX3430：±80V故障保护、失效保护、1/4单位负载、+3.3V、RS-485收发器

MAX3440E–MAX3444E：±15kV ESD保护、±60V故障保护、10Mbps、失效保护、RS-485/J1708收发器

对于空间受限应用

MAX3460–MAX3464：+5V、失效保护、20Mbps、PROFIBUS RS-485/RS-422收发器

MAX3362：+3.3V、高速、RS-485/RS-422收发器，采用SOT23封装

MAX3280E–MAX3284E：±15kV ESD保护、52Mbps、+3V至+5.5V、SOT23、RS-485/RS-422、真失效保护接收器

MAX3293/MAX3294/MAX3295：20Mbps、+3.3V、SOT23、RS-485/RS-422发送器

对于多通道收发器应用

MAX3030E–MAX3033E：±15kV ESD保护、+3.3V、四路RS-422发送器

对于失效保护应用

MAX3080–MAX3089：失效保护、高速(10Mbps)、限摆率RS-485/RS-422收发器

对于低电压应用

MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E：+3.3V供电、±15kV ESD保护、12Mbps、限摆率、真正的RS-485/RS-422收发器

热门应用

工业控制局域网

电平转换器

低功耗RS-422收发器

低功耗RS-485收发器

用于EMI敏感应用的收发器
