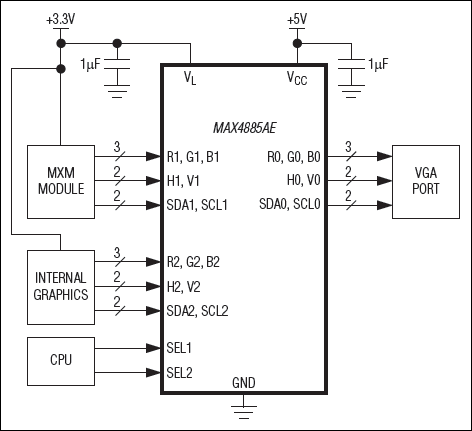

MAX4885AE - 典型电路框图：
MAX4885AE典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX4885AE介绍

MAX4885AE - 宽带、VGA 2:1开关，具有±15kV ESD保护

MAX4885AE是Maxim美信半导体公司的一款保护器产品，MAX4885AE是宽带、VGA 2:1开关，具有±15kV ESD保护，本站介绍了MAX4885AE的封装应用图解、特点和优点、功能等，并给出了与MAX4885AE相关的Maxim元器件型号供参考。

MAX4885AE - 宽带、VGA 2:1开关，具有±15kV ESD保护 - 保护器 - 能够将一路视频信号切换到两路视频接收通道，增强带宽和ESD保护性能 - 美信半导体

产品概述

MAX4885AE是集成的宽带模拟开关、电平转换缓冲器和电平转换FET开关，可构建完整的VGA信号2:1复用器。器件提供3个超高频900MHz (典型值) SPDT开关，用于RGB信号；2个低频箝位开关，用于DDC信号；一对电平转换缓冲器，用于H和V信号；此外还集成扩展的ESD保护功能。

行同步和场同步(H_/V_)输入具有电平转换缓冲器，支持低压控制器和标准的5V TTL兼容监视器，能够满足VESA的要求。显示数据通道(DDC)包含SDA_和SCL_，采用FET开关，可在降低容性负载的同时保护低压VGA源不被监视器出现的高压而损坏。

MAX4885AE的全部7个输出端均具有±15kV人体模式(HBM)的高压ESD保护功能(参见完整数据资料中的引脚说明部分)。所有其它引脚具有高达±2kV的人体模式(HBM) ESD保护能力。

MAX4885AE工作在-40°C至+85°C扩展级温度范围，采用节省空间的28引脚、4mm × 4mm TQFN封装。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 5Ω (典型值)低导通电阻(R、G、B信号)
  • 5.5pF (典型值)低导通电容(R、G、B信号)
  • 用于开关控制的独立、可选的逻辑输入
  • 引脚配置与MAX4885相似
  • 超小型、28引脚(4mm x 4mm) TQFN封装
  • ±15kV人体模式(HBM) ESD保护
    • 热门应用
  • 服务器KVM
  • 笔记本电脑—MXM/可切换图形卡
