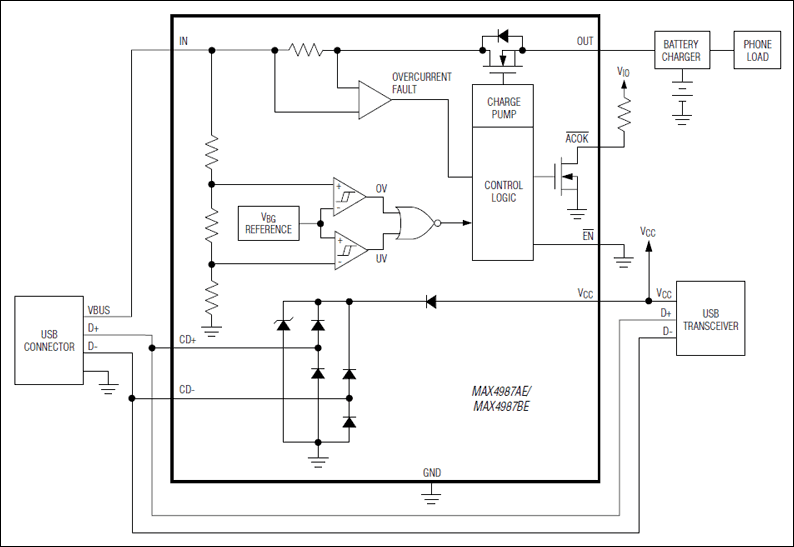

MAX4987AE - 典型电路框图:
MAX4987AE典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX4987AE介绍
MAX4987AE - 具有USB ESD保护的过压保护控制器

MAX4987AE是Maxim美信半导体公司的一款保护器产品,MAX4987AE是具有USB ESD保护的过压保护控制器,本站介绍了MAX4987AE的封装应用图解、特点和优点、功能等,并给出了与MAX4987AE相关的Maxim元器件型号供参考。

MAX4987AE - 具有USB ESD保护的过压保护控制器 - 保护器 - 过压保护控制器,为高速USB接口提供ESD保护 - 美信半导体

产品概述

MAX4987AE/MAX4987BE是过压保护控制器,为USB数据线提供集成的ESD保护。这两款器件内置nFET,具有低至100mΩ (典型值)的RON,可为低压系统提供高达+28V的故障保护。当输入电压超出过压门限或跌落到欠压门限以下时,器件关断内部nFET,防止损坏被保护元件。

所有开关均具有1.5A (最小值)过流保护。短路情况下,开关工作于自动重试模式,内部nFET开关打开用于检测故障条件是否消除。自动重试时间间隔为30ms,如果故障清除,nFET开关将保持打开。

MAX4987AE/MAX4987BE为USB数据线提供低电容(3pF) ESD保护,确保高速USB 2.0信号的传输。

过压门限(OVLO)预设为6.15V,欠压锁定(UVLO)门限预设为2.55V (MAX4987AE)或4.2V (MAX4987BE)。当输入电压跌落至欠压锁定(UVLO)门限以下时,器件进入低电流待机模式。

所有器件提供小型、2mm x 3mm、8引脚TDFN封装,工作于-40°C至+85°C扩展级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 高达+28V的输入电压保护
  • 集成低RON (100mΩ) nFET开关
  • 内部1.5A (最小值)过流保护
  • 过流保护(自动重试)
  • 使能输入
  • 内部30ms启动延时
  • 为USB高速数据线提供低电容(3pF) ESD保护
  • ±15kV人体模式
  • ±15kV IEC 61000-4-2气隙放电
  • ±6kV IEC 61000-4-2接触放电
  • 热关断保护
  • 2mm x 3mm、8引脚TDFN封装
  • 热门应用
  • 蜂窝电话
  • 媒体播放器
