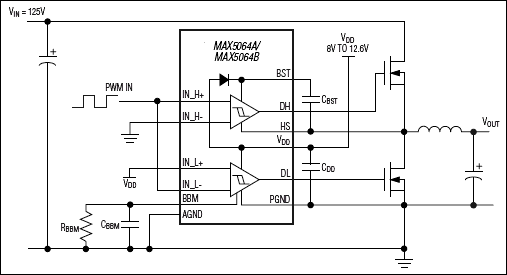

MAX5064A|MAX5064B是Maxim美信半导体公司的一款美信芯片产品，MAX5064A|MAX5064B是125V/2A、高速、半桥MOSFET驱动器，本站介绍了MAX5064A|MAX5064B的封装应用图解、特点和优点、功能等，并给出了与MAX5064A|MAX5064B相关的Maxim元器件型号供参考。

MAX5064A|MAX5064B - 125V/2A、高速、半桥MOSFET驱动器 - 美信芯片 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX5062/MAX5063/MAX5064是高频、125V半桥、n沟道MOSFET驱动器，在高压应用中驱动高侧和低侧的MOSFET。这些驱动器可以独立控制，输入到输出的传输延时典型值为35ns，匹配在3ns (典型值)以内。这些器件工作在高电压下，驱动器之间具有极低的传输延时，并保持较好的匹配性。采用了热增强型封装，可以供出或吸取较大电流，这些特性使其非常适合大功率、高频、电信电源转换器。输入电压范围最大值为125V，为电信设备标准的100V输入瞬态电压要求提供了充分的裕量。可靠的片上自举二极管连接在VDD与BST之间，省去了外部分立二极管。

MAX5062A/C与MAX5063A/C提供的都是同相驱动器(见完整数据资料中的选型指南)。MAX5062B/D与MAX5063B/D提供一个同相高侧驱动器和一个反相低侧驱动器。MAX5064A/B为每个驱动器提供两路输入，使驱动器既可以是反相的也可以是同相的。MAX5062A/B/C/D与MAX5064A具有CMOS (VDD / 2)逻辑输入。MAX5063A/B/C/D与MAX5064B具有TTL逻辑输入。MAX5064A/B包含先断后合控制输入，在16ns至95ns之间设定驱动器死区时间。驱动器提供工业标准的8引脚SO封装、热增强型8引脚SO封装以及12引脚(4mm x 4mm)薄型QFN封装。所有器件均工作在-40°C至+125°C汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

HIP2100/HIP2101引脚兼容(MAX5062A/MAX5063A)

高达125V的输入

8V至12.6V VDD输入电压范围

具有供出、吸取2A峰值电流的驱动能力

35ns的典型传输延迟

确保驱动器之间保持8ns以内的传输延时匹配度

可编程的先断后合时序(MAX5064)

驱动100nC栅极电荷时具有1MHz的开关频率(MAX5064)

提供带滞回的CMOS (VDD / 2)或TTL逻辑电平输入

最大15V逻辑输入，与输入电压无关

2.5pF低输入电容

出现故障时立即断开驱动器或与PWM启-停同步(MAX5064)

200µA低电源电流

提供同相与反相驱动器的组合(MAX5062B/D与MAX5063B/D)

提供8引脚SO、热增强型SO以及12引脚薄型QFN封装

热门应用

有源钳位正激变换器

全桥转换器

电机控制

电源模块

电信设备半桥电源

双开关正激变换器
