MAX5292 - 带缓冲、快速建立、双通道、12/10/8位、电压输出DAC

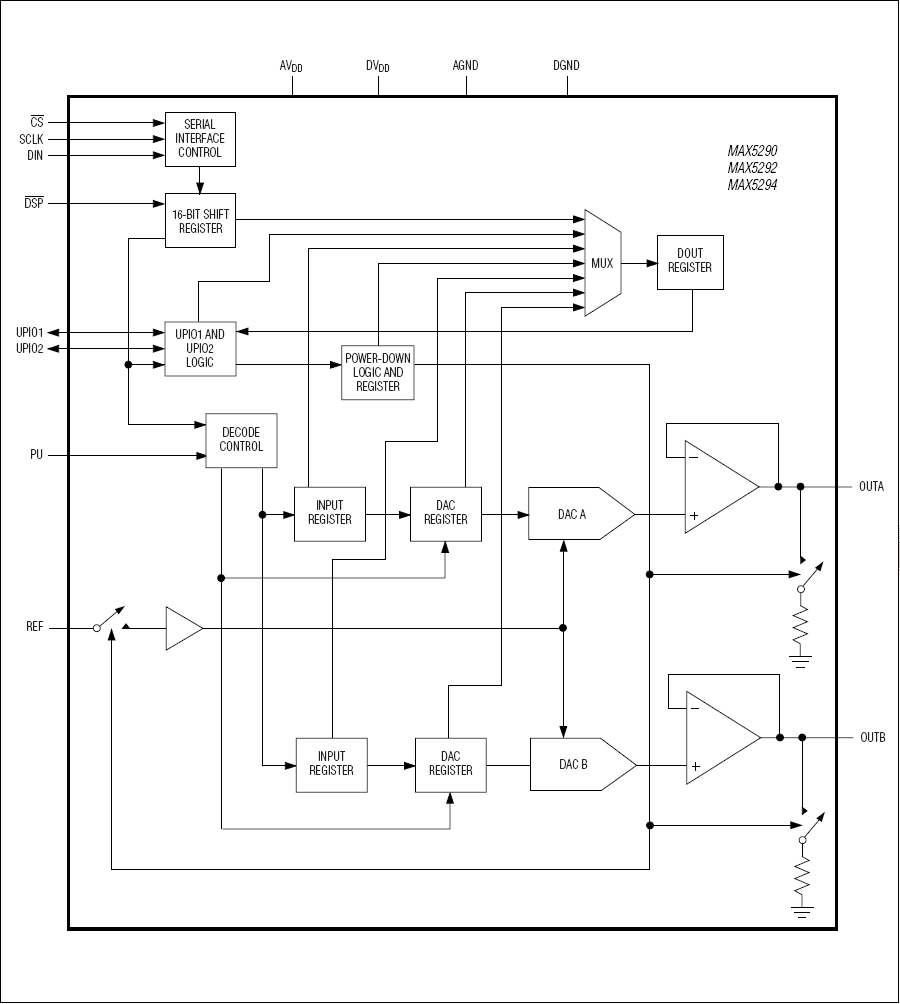

MAX5292是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX5292是带缓冲、快速建立、双通道、12/10/8位、电压输出DAC，本站介绍了MAX5292的封装应用图解、特点和优点、功能等，并给出了与MAX5292相关的Maxim元器件型号供参考。

MAX5292 - 带缓冲、快速建立、双通道、12/10/8位、电压输出DAC - 数据转换器和采样-保持电路 - 带缓冲、快速建立、双通道、12位/10位/8位、电压输出DAC，具有出色的静态精度 - 美信半导体

产品概述

MAX5290–MAX5295双通道、12/10/8位、电压输出模数转换器(DAC)具有缓冲输出，12位时的最大建立时间为3µs。这些DAC工作在2.7V至5.25V的模拟电源与分离的1.8V至3.6V数字电源下。20MHz 3线串行接口与SPI™、QSPI™、MICROWIRE™以及数字信号处理器(DSP)协议兼容。多个器件可以直接访问或菊花链方式共享同一个串行接口。MAX5290–MAX5295提供两个多功能、用户可编程、数字I/O端口。DAC输出具有外部可选的上电状态，可以是零点、中点满刻度。软件可选的FAST与SLOW建立模式，在FAST模式下能减小建立时间，在SLOW模式下可以减小电源电流。

MAX5290/MAX5291是12位DAC，MAX5292/MAX5293是10位DAC，MAX5294/MAX5295是8位DAC。MAX5290/ MAX5292/MAX5294提供单位增益配置的输出缓冲器，而MAX5291/MAX5293/MAX5295提供加载/感应结构的输出缓冲器。MAX5290–MAX5295的工作温度范围是-40°C至+85°C，采用节省空间的4mm x 4mm、16引脚薄型QFN与6.5mm x 5mm、14引脚和16引脚TSSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

双通道、12/10/8位串行DAC，4mm x 4mm薄型QFN与TSSOP封装

12位建立至1/2 LSB只需3µs (最大)

积分非线性

1 LSB (最大) MAX5290/MAX5291 A级(12位)

1 LSB (最大) MAX5292/MAX5293 (10位)

1/2 LSB (最大) MAX5294/MAX5295 (8位)

保证单调，±1 LSB (最大) DNL

两个用户可编程数字I/O端口

+2.7V至+5.25V的模拟单电源

+1.8V至AVDD数字电源

20MHz 3线SPI/QSPI/MICROWIRE与DSP兼容的串行接口

无扰动上电输出复位至零点、中点或满刻度

单位增益或加载/感应输出缓冲器

热门应用

自动测试设备(ATE)

自动调谐

数字增益与失调调节

高速并行DAC至串行DAC升级

工业过程控制

微处理器(µP)控制系统

运动控制

便携式仪表

功率放大器控制

可编程衰减器

可编程电压及电流源
