MAX5477 - 双路、256抽头、非易失、I²C接口、数字电位器

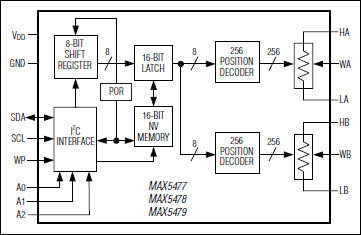

MAX5477是Maxim美信半导体公司的一款光电产品产品，MAX5477是双路、256抽头、非易失、I²C接口、数字电位器，本站介绍了MAX5477的封装应用图解、特点和优点、功能等，并给出了与MAX5477相关的Maxim元器件型号供参考。

MAX5477 - 双路、256抽头、非易失、I²C接口、数字电位器 - 光电产品 - 业内尺寸最小的双路、256抽头数字电位器，3mm x 3mm TQFN封装 - 美信半导体

产品概述

MAX5477/MAX5478/MAX5479非易失、双路、线性变化的数字电位器具有与机械电位器相同的功能，但是，能够以简单的2线数字接口取代了机械调节。每个器件都具有与分立电位器或可变电阻相同的功能，提供256个抽头点。

器件具有内部非易失EEPROM，用来存储上电初始化时的滑动端位置。写保护功能避免对EEPROM的意外写入。快速模式、I²C兼容的串行接口可以以400kbps的速率进行数据通信，节省了电路板空间并降低了多种应用相互连接的复杂度。三个地址输入端提供8个地址选择。

MAX5477/MAX5478/MAX5479有3个额定电阻值：10kΩ (MAX5477)、50kΩ (MAX5478)或100kΩ (MAX5479)。电阻温度系数为: 端到端电阻温漂70ppm/°C、比例温漂10ppm/°C。低温度系数使这些器件十分适合需要低温度系数可变电阻的应用，比如低漂移可编程增益放大器。

MAX5477/MAX5478/MAX5479采用16引脚、3mm x 3mm x 0.8mm、薄型QFN封装和14引脚、4.4mm x 5mm、TSSOP封装。这些器件工作在-40°C至+85°C扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

上电时从非易失存储器调入滑动端位置

EEPROM写保护

微小的3mm x 3mm x 0.8mm薄型QFN封装

70ppm/°C端到端电阻温度系数

10ppm/°C比例温度系数

400kbps快速I²C串行接口

1µA (最大值)静态电流

单电源工作：+2.7V至+5.25V

每个电位器具有256个抽头

分压模式下具有±0.5 LSB DNL

分压模式下具有±1 LSB INL

可提供评估板

热门应用

液晶显示器(LCD)对比度控制

低偏差可编程增益放大器

替代机械电位器

音量控制
