MAX5592 - 带缓冲、快速建立、八通道、12/10/8位、电压输出DAC

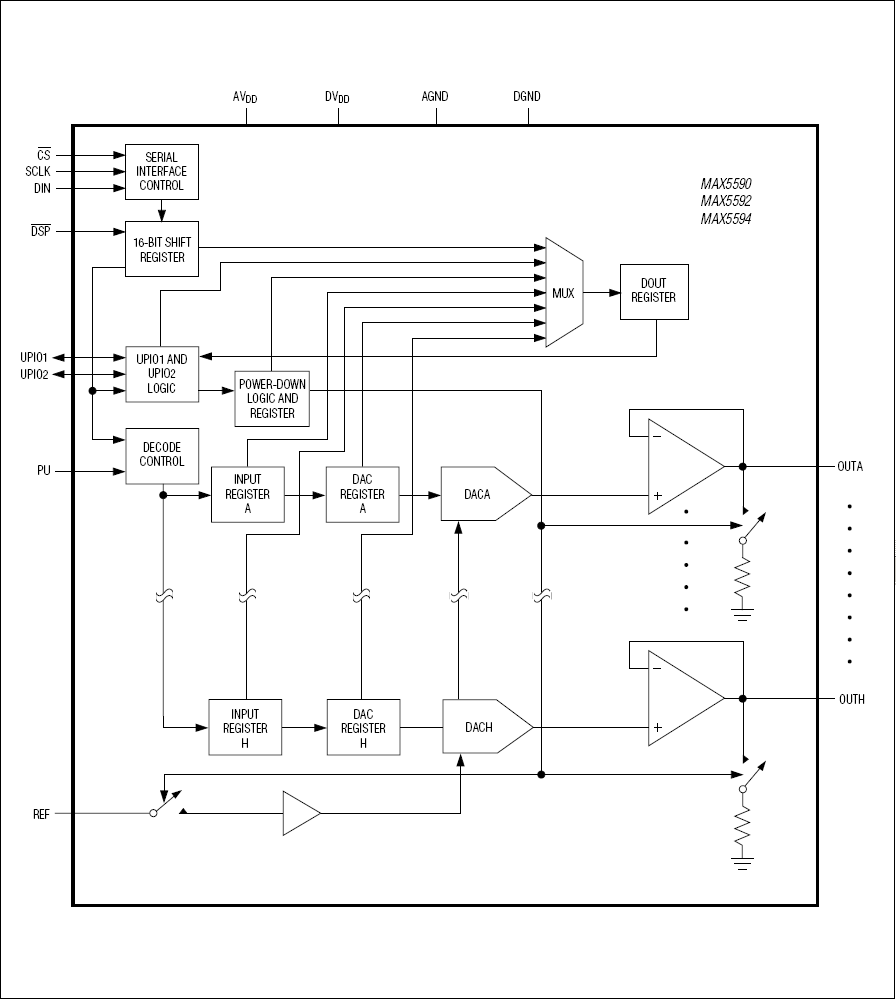

MAX5592是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX5592是带缓冲、快速建立、八通道、12/10/8位、电压输出DAC，本站介绍了MAX5592的封装应用图解、特点和优点、功能等，并给出了与MAX5592相关的Maxim元器件型号供参考。

MAX5592 - 带缓冲、快速建立、八通道、12/10/8位、电压输出DAC - 数据转换器和采样-保持电路 - 带缓冲、快速建立、八通道、12位/10位/8位、电压输出DAC ，具有出色的静态精度 - 美信半导体

产品概述

MAX5590–MAX5595是八通道、12/10/8位、电压输出数模转换器(DAC)，提供缓冲输出，在12位转换时建立时间最长3µs。这几款DAC工作于+2.7V至+5.25V模拟电源和一个独立的+1.8V至+5.25V数字电源。兼容于20MHz、3线SPI™、QSPI™、MICROWIRE™串行接口以及数字信号处理器(DSP)协议。多个器件可共享一个串行接口，采用直接访问或菊花链配置。MAX5590–MAX5595提供2个多功能、用户可编程的数字I/O端口。外部可选择DAC输出上电后的状态为零、量程中点或满量程值。软件可选的FAST和SLOW设置模式可以在FAST模式下减少所需的建立时间或在SLOW模式下降低电源电流。

MAX5590/MAX5591是12位DAC，MAX5592/MAX5593是10位DAC，MAX5594/MAX5595是8位DAC。MAX5590/MAX5592/MAX5594提供单位增益输出缓冲器，而MAX5591/MAX5593/MAX5595提供加载-感应配置的输出缓冲器。MAX5590–MAX5595工作于-40°C至+85°C扩展工业级温度范围，采用节省空间的24引脚和28引脚TSSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

八通道、12/10/8位串行DAC，采用TSSOP封装

3µs (最大值) 12位建立时间(至1/2 LSB)

积分非线性：

1 LSB (最大值) MAX5590/MAX5591 A级(12位)

1 LSB (最大值) MAX5592/MAX5593 (10位)

1/2 LSB (最大值) MAX5594/MAX5595 (8位)

保证单调性，±1 LSB (最大值) DNL

2个用户可编程数字I/O接口

+2.7V至+5.25V模拟单电源供电

+1.8V至AVDD数字电源

兼容于20MHz、3线、SPI/QSPI/MICROWIRE/DSP的串行接口

无干扰输出，上电输出采用PU引脚控制，可选择零、量程中点或满量程值。

采用单位增益或加载-感应配置的输出缓冲器

热门应用

自动测试设备(ATE)

自动调谐

数字增益与失调调节

高速并行DAC至串行DAC升级

工业过程控制

微处理器(µP)控制系统

运动控制

便携式仪表

功率放大器控制

可编程衰减器

可编程电压及电流源
