MAX5711 - 10位、低功耗、满摆幅电压输出、串行DAC，SOT23封装

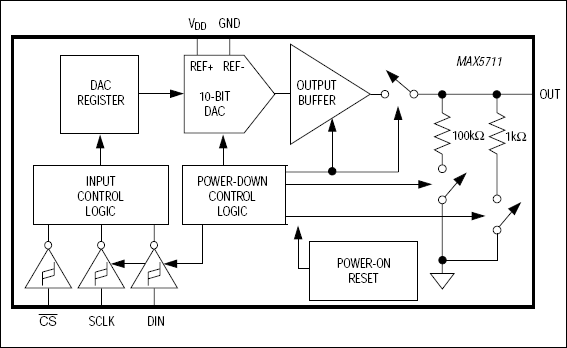

MAX5711是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX5711是10位、低功耗、满摆幅电压输出、串行DAC，SOT23封装，本站介绍了MAX5711的封装应用图解、特点和优点、功能等，并给出了与MAX5711相关的Maxim元器件型号供参考。

MAX5711 - 10位、低功耗、满摆幅电压输出、串行DAC，SOT23封装 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX5711是小尺寸、低功耗、10位数模转换器(DAC)，工作于+2.7V至+5.5V的单电源。MAX5711片上精密输出放大器提供满摆幅输出。3V时消耗85µA电源电流，MAX5711尤其适用于便携式电池供电设备。

MAX5711采用兼容SPI™/QSPI™/MICROWIRE™和DSP标准接口的3线串行接口。所有输入兼容于CMOS逻辑，并经过施密特触发器缓冲，允许直接接口光电耦合器。MAX5711含有上电复位(POR)电路，确保上电时DAC处于零电压输出状态。关断模式将电源电流消耗减小到0.3µA，通过软件命令设置。

MAX5711提供微型6引脚SOT23封装。查询双路和四路10位型号，请参看MAX5721和MAX5741的数据资料。对于单路、双路、四路12位型号，请参看MAX5712, MAX5722和MAX5742的数据资料。MAX5711满足汽车级温度范围(-40°C至+125°C)要求。

关键特性

以下关键特性由Maxim美信半导体提供：

-40°C至+125°C的宽工作温度范围

85µA的低电源电流

0.3µA的超低关断电源电流

+2.7V至+5.5V单电源

快速20MHz兼容SPI/QSPI/MICROWIRE的3总串行接口和DSP兼容的串行接口

施密特触发器输入直接接口光电耦合器

满摆幅输出缓冲器

上电复位置零输出

软件可选的三种关断输出阻抗(100kΩ, 1kΩ, 高阻)

小巧的6引脚SOT23封装

热门应用

自动调谐(VCO)

电池供电应用

增益与失调调节

功率放大器控制

过程控制I/O板

VCO控制
