MAX5722 - 12位、低功耗、双路、电压输出DAC，串行接口

MAX5722是Maxim美信半导体公司的一款数据转换器和采样-保持电路产品，MAX5722是12位、低功耗、双路、电压输出DAC，串行接口，本站介绍了MAX5722的封装应用图解、特点和优点、功能等，并给出了与MAX5722相关的Maxim元器件型号供参考。

MAX5722 - 12位、低功耗、双路、电压输出DAC，串行接口 - 数据转换器和采样-保持电路 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

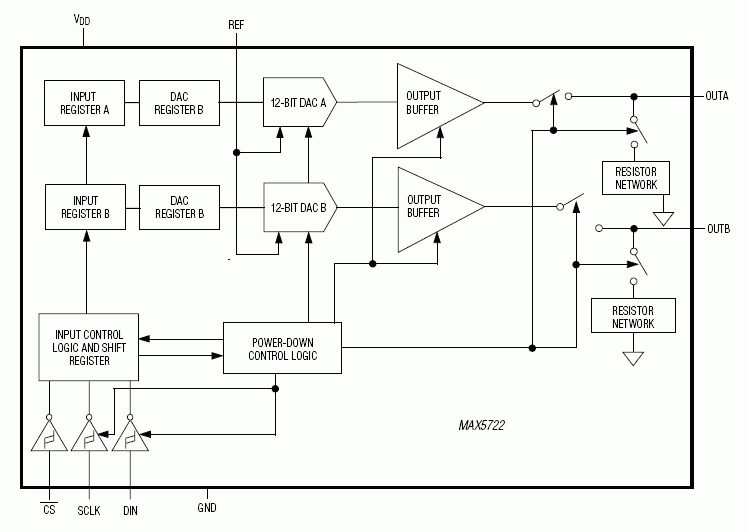

MAX5722是双路12位、低功耗、缓冲电压输出的数模转换器(DAC)，采用节省空间的8引脚µMAX®封装(5mm x 3mm)。+2.7V至+5.5V的宽电源电压范围和112µA的低电源电流等特性，适用于低功耗和低电压应用。DAC输出使用片上精密、满摆幅输出的放大器。MAX5722参考输入允许0至VDD范围。关断时参考输入为高阻抗，进一步减小系统的总功耗。

20MHz兼容于SPI™/QSPI™/MICROWIRE™和DSP的3线串行接口，节省电路板空间，降低光电或变压器隔离应用的复杂程度。MAX5722片上上电复位(POR)电路设定DAC输出为零并以对地100kΩ的电阻加载输出。这为驱动电磁阀或变送器等应用在上电时提供了额外的安全性。MAX5722具有软件控制的关断模式，将电源电流降低至0.3µA以下，提供软件可选的关断输出负载(1kΩ, 100kΩ或高阻抗)。MAX5722满足汽车级温度范围(-40°C至+125°C)。

关键特性

以下关键特性由Maxim美信半导体提供：

超低功耗

当VDD = +3.6V，112µA的电源电流

当VDD = +5.5V，135µA的电源电流

+2.7V至+5.5V的单电源宽范围

8引脚µMAX封装

0.3µA的关断电流

保证12位单调性(±1 LSB DNL)

安全的上电复位置DAC输出为零

软件可选的三种关断阻抗(100kΩ, 1kΩ或高阻抗)

快速20MHz兼容于SPI/QSPI/MICROWIRE的3线串行接口

满摆幅输出缓冲放大器

施密特触发器逻辑输入允许直接接口光电耦合器

-40°C至+125°C的宽工作温度范围

热门应用

自动调谐

电池供电仪表

增益与失调调节

功率放大器控制

过程控制I/O板

VCO控制
