产品概述

MAX5886是先进的12位、500Msps数模转换器(DAC)，设计用于满足要求性能苛刻的信号合成应用，如无线基站和其它通讯应用。该DAC工作于3.3V单电源，提供无以伦比的动态性能，如76dBc的无杂散动态范围(SFDR) (fOUT = 30MHz时)。该DAC支持500Msps的更新速率，且功耗小于230mW。

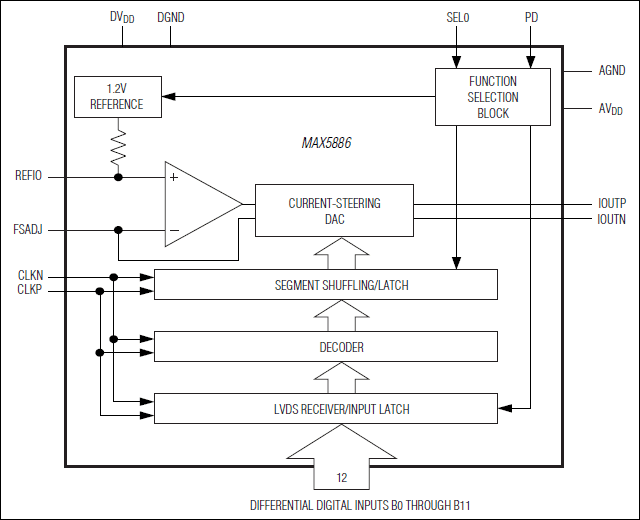

MAX5886采用电流导引结构，该结构支持满量程输出电流范围2mA至20mA，允许差分电压输出摆幅在0.1VP-P至1VP-P之间。

MAX5886具有集成的1.2V带隙基准和控制放大器，以保证高精度和低噪声特性。此外，单独的基准输入允许用户外接基准，以获得最大的灵活性和提高增益精度。

MAX5886的数字和时钟输入设计为兼容于低电压差分信号(LVDS)的电平。MAX5886提供焊盘裸露(EP)的68引脚QFN封装，满足扩展级工业温度范围(-40°C至+85°C)。

若需了解所有与该器件引脚兼容的12位/14位/16位高速DAC，请参考参数表。

关键特性

以下关键特性由Maxim美信半导体提供：

500Msps输出更新速率

单电源3.3V工作

出色的SFDR和IMD性能

当fOUT = 30MHz (至奈奎斯特频率)，SFDR = 76dBc

当fOUT = 10MHz，IMD = -85dBc

当fOUT = 61MHz，ACLR = 70dB

满量程输出电流2mA至20mA

兼容于差分LVDS的数字和时钟输入

片上1.2V带隙基准

低功耗130mW

68引脚QFN-EP封装

热门应用

自动测试设备(ATE)

基站：单载波/多载波UMTS、CDMA, GSM

通信：LMDS、MMDS、点到点微波通信

数字信号合成器

仪表
