MAX5922 - +48V、单端口网络电源，用于LAN供电

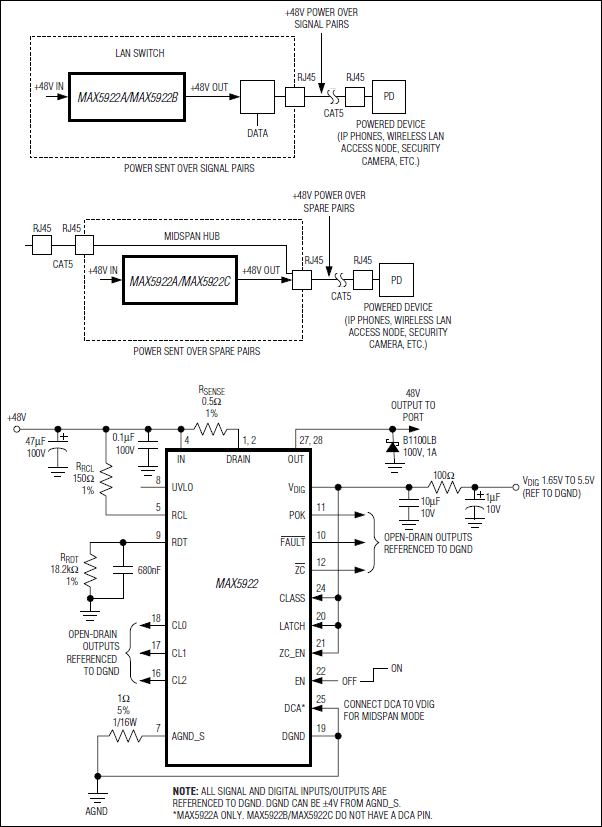

MAX5922是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX5922是+48V、单端口网络电源，用于LAN供电，本站介绍了MAX5922的封装应用图解、特点和优点、功能等，并给出了与MAX5922相关的Maxim元器件型号供参考。

MAX5922 - +48V、单端口网络电源，用于LAN供电 - DC-DC开关调节器 - 业内首款单端口网络电源开关，用于LAN供电 - 美信半导体

产品概述

MAX5922A/B/C是一款内置功率MOSFET的单端口网络电源控制器，工作于+32V至+60V电源。该器件专为LAN供电系统的供电设备(PSE)而设计，完全符合IEEE® 802.3af标准。MAX5922提供用电设备(PD)探测、分级、限流以及其它IEEE 802.3af兼容PSE所需要的功能。

MAX5922适合在通过信号线对为负载供电的交换/路由系统和通过备用线对为负载供电的中间插入系统中实现PSE功能。在中间插入电源模式中，当两个不同的PSE试图检测并给同一个PD供电时，内置的检测冲突回避电路(仅MAX5922A/C)提供必需的回退定时，以避免错误检测。MAX5922B/C具有一个检测禁止输入引脚，该引脚接到高电平时禁止检测/分级功能，接到低电平时启用该功能。

MAX5922具有可编程欠压锁定(UVLO)，能够使器件保持关断直到输入电压超过特定的门限，这个门限在内部被设置为38V (MAX5922A)或28V (MAX5922B/C)。在成功地发现PD、并对其分级后，MAX5922进入启动模式。在启动过程中，MAX5922限制输出电压和电流上升斜率，以减小EMI (电磁干扰)。MAX5922内置一个0.45Ω N沟道功率MOSFET，提供高效工作、并简化系统设计。MAX5922一直监测电流，并为负载提供限流保护。电流门限设置通过外部的检流电阻来设定。MAX5922具有折返限流和占空比限制，以保证在负载故障和短路情况下可靠工作。故障管理允许器件在故障后锁定或自动重启。

MAX5922提供POK、/ZC和/FAULT引脚状态信号，分别指示输出电源就绪、零电流故障和其他故障(过流，过热)等。MAX5922采用28引脚TSSOP封装，工作于-40°C至+85°C的扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

符合IEEE 802.3af标准

+32V至+60V宽输入电压范围

0.45Ω集成的功率开关

用电设备(PD)检测和分类

100µA PD漏电流检测误差

可编程限流

带状态输出的零电流检测

中跨应用中检测冲突回避方式

输入逻辑信号与1.8V至5V CMOS逻辑电平兼容

单独的模拟和数字地，最大±4V偏差

电源就绪状态输出

带状态输出的过流和过热保护

带超时设定和占空比控制的折返限流

锁定或自动重启的故障管理模式

热门应用

计算机电话

中跨电源注入

LAN供电/MDI供电(基于媒体的接口)

供电设备(PSE)

单端口注入器电源/适配器

具有在线电源的交换机/路由器
