MAX5943 - FireWire限流器与低压差“或”逻辑开关控制器

MAX5943是Maxim美信半导体公司的一款热插拔和电源开关产品，MAX5943是FireWire限流器与低压差“或”逻辑开关控制器，本站介绍了MAX5943的封装应用图解、特点和优点、功能等，并给出了与MAX5943相关的Maxim元器件型号供参考。

MAX5943 - FireWire限流器与低压差“或”逻辑开关控制器 - 热插拔和电源开关 - 业内首款符合IEEE 1394/FireWire标准的热插拔控制器 - 美信半导体

产品概述

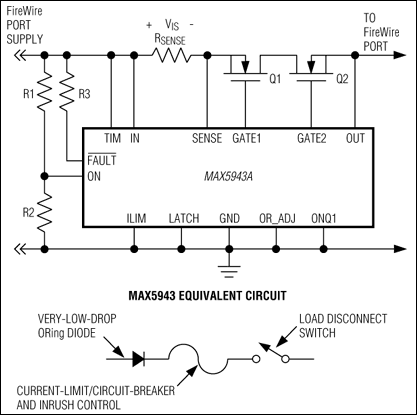

MAX5943是一款完全集成的电源管理IC，适于FireWire®应用。本器件控制两个外部n沟道功率MOSFET，从而调节从输入电源到负载的电流并执行低压差电源“或”功能。MAX5943工作于7.5V至37V的输入电压范围，除了提供适于FireWire应用的二极管“或”功能外，还进行涌入和输出电流限制。MAX5943 FireWire/IEEE 1394™保护电路(完整数据资料的图12)通过UL®认证。

MAX5943通过涌入电流控制和输出限流功能，允许FireWire外围设备从带电的FireWire端口安全插拔。当连接到另一个提供更高电压的FireWire外围设备时，“或”功能为保护FireWire端口提供了非常有效的方式。通过关闭两个外部MOSFET，MAX5943提供真正的双向负载断开。低电流关断模式可以禁止MAX5943，此时电源电流小于10µA。发生故障后，一个引脚选择输入允许实现闭锁或自动重试故障管理。

MAX5943A具有限流功能，可主动限制负载电流并具有可编程设置的超时。MAX5943B–MAX5943E不能主动限制负载电流，但具有断路器功能。关于默认的和可编程的断路器超时信息请参考选型指南。

MAX5943工作在-40°C至+85°C的扩展温度范围内，采用16引脚QSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

为7.5V至37V电源提供安全的热插拔

UL认证的FireWire/IEEE 1394保护电路

具有超快速关闭功能的低压差电源“或”功能

可编程的主动限流(MAX5943A)

可编程的断路器(MAX5943B–MAX5943E)

±5%的限流检测精度

可编程的限流/断路器超时

输出短路情况下快速限流响应(MAX5943A)

驱动外部n沟道功率MOSFET

过流故障状态输出

闭锁或者自动重试的过流故障管理

10µA关断电流

ON/OFF控制允许欠压锁定设置

通过ON输入实现快速负载断开控制

热门应用

FireWire台式机/笔记本电脑端口

FireWire集线器

FireWire外围设备限流

热插拔
