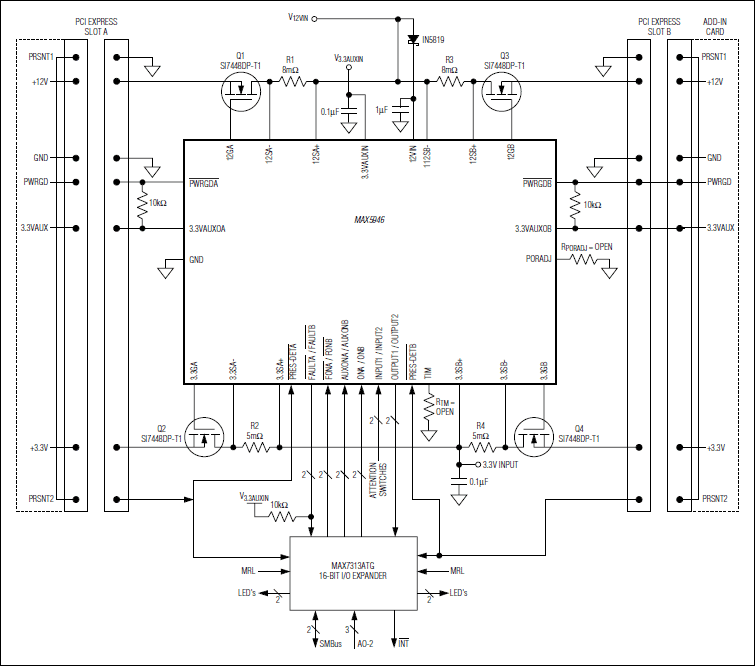

MAX5946A|MAX5946L是Maxim美信半导体公司的一款美信芯片产品，MAX5946A|MAX5946L是双通道PCI Express、热插拔控制器，本站介绍了MAX5946A|MAX5946L的封装应用图解、特点和优点、功能等，并给出了与MAX5946A|MAX5946L相关的Maxim元器件型号供参考。

MAX5946A|MAX5946L - 双通道PCI Express、热插拔控制器 - 美信芯片 - 双插槽热插拔控制器，确保PCI Express卡安全插入、拔出 - 美信半导体

产品概述

MAX5946双路热插拔控制器为PCI Express®应用而设计。该器件为两个PCI Express插槽的12V、3.3V以及3.3V辅助电源提供热插拔控制。MAX5946的逻辑输入/输出可以直接与系统热插拔管理控制器接口，或与SMBus™外部I/O扩展器接口。器件中包括集成的去抖提示开关与在线检测信号，从而简化系统设计。

MAX5946驱动四个外部n沟道MOSFET，用来控制12V与3.3V主输出。3.3V辅助输出通过内部0.3Ω n沟道MOSFET控制。内部电荷泵为12V输出提供栅极驱动，而3.3V输出的栅极驱动由12V输入电源提供。3.3V辅助输出完全独立于主输出，并有自己的电荷泵。

上电时，MAX5946保持所有外部MOSFET关闭，直到电源升至超出各自的欠压锁定(UVLO)门限。该器件同样保持内部MOSFET关断，直到辅助输入电源升至其UVLO门限以上。接到导通命令时，为了限制电源浪涌电流，MAX5946以恒定的栅极电流缓慢开启外部与内部MOSFET。MAX5946一直主动限制所有输出电流，若过流条件持续时间超过可编程过流超时，则器件关断输出。若管芯温度超过+150°C，则热保护电路也会关断所有输出。发生过流或超温故障条件后，MAX5946L发生闭锁，而MAX5946A在重启时间延时后自动重新启动。该器件采用36引脚(6mm x 6mm)薄型QFN封装，工作在-40°C至+85°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

兼容于PCI Express

为2个PCI-E插槽的12V、3.3V以及3.3V辅助电源提供热插拔控制

为辅助电源提供集成的功率MOSFET

控制dI/dt与dV/dt

过流/短路条件下提供主动限流保护

可编程限流超时

具有可编程上电复位(POR) (缺省值为160ms)功能的/PWRGD信号输出

发生过流与超温故障后的闭锁/FAULT信号输出

带4ms去抖的提示开关输入/输出

在线检测输入

强制导通输入便于测试

热关断

允许通过SMBus接口的I/O扩展器进行控制

热门应用

台式/移动服务器平台

嵌入式设备

服务器

工作站
