MAX5974D - 有源钳位、扩频、电流模式PWM控制器

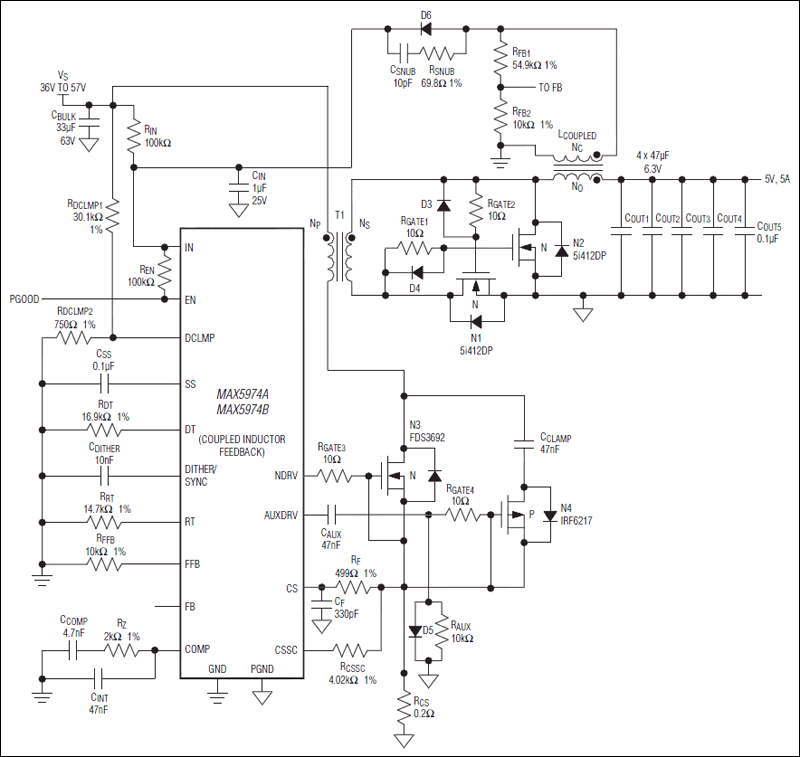

MAX5974D是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX5974D是有源钳位、扩频、电流模式PWM控制器，本站介绍了MAX5974D的封装应用图解、特点和优点、功能等，并给出了与MAX5974D相关的Maxim元器件型号供参考。

MAX5974D - 有源钳位、扩频、电流模式PWM控制器 - DC-DC开关调节器 - 有源钳位、扩频、电流模式PWM控制器，100kHz至600kHz可调频率范围 - 美信半导体

产品概述

MAX5974_为宽输入电压范围、有源钳位、电流模式PWM控制器，为以太网供电(PoE)中的用电设备(PD)提供正激变换。MAX5974A/MAX5974C适用于通用或电信系统的输入电压范围，MAX5974B/MAX5974D则可用于低至10.5V的输入电压。

器件包含几个特性，有助于提高电源效率。AUX驱动器可重复利用电感中的电流，而不是将其损耗在钳位电路上。AUX与主驱动器之间的可编程死区时间可实现零电压切换(ZVS)。在轻载条件下，器件降低开关频率(频率折返)以减小开关损耗。

MAX5974A/MAX5974B独特的电路设计能够在不需要光耦的前提下获得稳定的输出，MAX5974C/MAX5974D则采用传统的光耦反馈模式。内部误差放大器带有1%基准，非常适合非隔离电源设计，能够节省一路并联型稳压器。

器件具有独特的前馈最大占空比钳位，能够使瞬变条件下的最大钳位电压独立于输入电压，允许使用具有较低额定电压的功率MOSFET。可编程频率加抖功能支持低EMI、扩频工作。

MAX5974_提供16引脚TQFN-EP封装，工作在-40°C至+85°C温度范围。

MAX5974
荣获EN-Genius Network 2010年度产品奖
最佳PWM控制器

关键特性

以下关键特性由Maxim美信半导体提供：

峰值电流模式控制，有源钳位、正激PWM控制器

无需光耦即可获得稳压输出(MAX5974A/MAX5974B)

内置1%误差放大器

100kHz至600kHz可编程、±8%抖动控制开关频率，可同步至高达1.2MHz

可编程频率抖动，支持低EMI、扩频工作

可编程死区时间、PWM软启动、电流斜率补偿

可编程前馈最大占空比钳位，最大限制为80%

频率折返支持轻载下的高效工作

内部自举UVLO带有较高滞回

100µA (典型值)启动供电电流

快速、逐周期峰值电流限制，35ns典型传输延时

内部115ns电流检测边缘屏蔽

“打嗝式”输出短路保护

反向电流限制避免变压器由于电流反向而饱和

内置18V齐纳管为电源输入端提供钳位保护

3mm x 3mm、16引脚TQFN-EP无铅封装

热门应用

有源钳位正激型DC-DC转换器

大功率PD (高于802.3af/at标准要求)

IP电话

PoE IEEE® 802.3af/at用电设备

安全监控摄像机

无线接入点
