MAX6456 - 微处理器监控电路，带有独立的VCC复位输出和手动复位输出

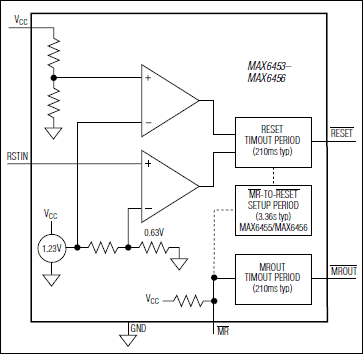

MAX6456是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX6456是微处理器监控电路，带有独立的VCC复位输出和手动复位输出，本站介绍了MAX6456的封装应用图解、特点和优点、功能等，并给出了与MAX6456相关的Maxim元器件型号供参考。

MAX6456 - 微处理器监控电路，带有独立的VCC复位输出和手动复位输出 - 监控电路、电压监测、排序 - µP监控电路，具有独立的VCC复位和手动复位输出，简化机顶盒设计 - 美信半导体

产品概述

MAX6453-MAX6456是低功耗、双电压µP监控器，具有VCC复位和手动复位输出。双输出支持软系统复位(中断)和硬系统复位(重新启动)。当任何一路被监视的电压降低到它的指定门限时将产生复位输出，而且,当所有电压超出它们各自的复位门限后，复位输出将持续保持一个复位延时周期(140ms, 最小)的时间。所有器件提供九种工厂预置的固定复位门限，用于监视1.8V至5V的主系统电压VCC，而且，所监视的第二路系统电压的复位门限可调，允许低至0.63V。

每款器件都带有手动复位输入、VCC复位输出和手动复位输出。当手动复位输入为低电平时，MAX6453/MAX6454产生手动复位输出，并在手动复位输入变为高电平后的一个手动复位延时周期(140ms, 最小)内继续保持复位状态。MAX6453/MAX6454的手动复位输入仅控制手动复位输出，并不影响VCC复位输出。

MAX6455/MAX6456的手动复位输入既控制手动复位输出、也控制VCC复位输出。当手动复位输入为低电平的时间低于3.3s (典型值)时，只产生手动复位输出、并在手动复位输入为高电平时持续保持一个手动复位延时周期(140ms, 最小)的时间。如果手动复位输入为低电平的时间不低于3.3s (典型值)，也将同时产生复位输出，并且在手动复位输入变为高电平后的一个复位延时周期(140ms, 最小)内持续保持复位状态。这一增强功能允许实现软/硬系统复位的组合。

MAX6453/MAX6455提供低有效、推挽式复位输出和手动复位输出；而MAX6454/MAX6456则提供低有效、漏极开路复位输出和手动复位输出。所有器件都采用微型SOT23-6封装，工作于扩展级温度范围(-40°C至+85°C)。

关键特性

以下关键特性由Maxim美信半导体提供：

1.6V至4.6V精确的工厂预置复位门限

可调门限监视电压低至0.63V

手动复位输入，带有3.36s超长设置周期

瞬时电压短路保护

电源电流低至6µA

保证VCC = 1.0V复位有效

/RESET(推挽式或漏极开路式)输出

140ms (最小)复位延时周期

微型SOT封装

热门应用

电缆/DSL调制解调器

消费类电子

DVD播放器

工业设备

医疗设备

MP3播放器

机顶盒
