MAX6727A - 双/三路、超低电压、SOT23封装、微处理器监控电路

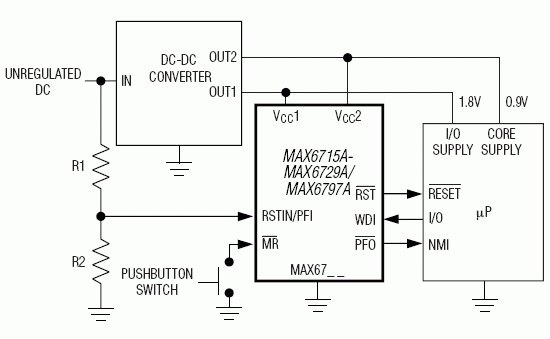

MAX6727A是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX6727A是双/三路、超低电压、SOT23封装、微处理器监控电路，本站介绍了MAX6727A的封装应用图解、特点和优点、功能等，并给出了与MAX6727A相关的Maxim元器件型号供参考。

MAX6727A - 双/三路、超低电压、SOT23封装、微处理器监控电路 - 监控电路、电压监测、排序 - 双/三电压、µP监控电路，带有看门狗、手动复位输入和/或电源失效比较器 - 美信半导体

产品概述

MAX6715A–MAX6729A/MAX6797A是超低电压µP监控电路，用于监视二路或三路系统电源。当任一被监视电源电压跌至工厂预置或可调门限以下时，这些器件会触发系统复位，在所有电源电压上升至门限以上之后，复位信号仍将在最小超时周期内保持有效。与离散IC或分立元件相比，这些集成的二/三路监控电路可显著提高系统的稳定性、并减小系统尺寸。

这些器件监视1.8V至5.0V主电源(VCC1)和0.9V至3.3V次级电源(VCC2)，具有工厂预置的复位门限选项(参见完整数据资料中的Reset Voltage Threshold Suffix Guide)。外部可调RSTIN输入允许用户监视低至0.62V的第三路电源。VCC1或VCC2保持在0.8V以上时，这些器件确保正确的复位输出逻辑。

MAX6715A–MAX6729A/MAX6797A提供多个具有看门狗输入的推挽式或漏极开路复位输出、手动复位输入以及电源失效输入/输出(参见完整数据资料中的Selector Guide)。1.1ms至1120ms (最小值)可选则的复位超时门限(参见完整数据资料中的Reset Timeout Period Suffix Guide)。MAX6715A–MAX6729A/MAX6797A采用小尺寸5、6或8引脚SOT23封装，工作温度范围-40°C至+125°C。

关键特性

以下关键特性由Maxim美信半导体提供：

VCC1 (主电源电压)复位门限：1.58V至4.63V

VCC2 (副电源电压)复位门限：0.79V至3.08V

外部可调RSTIN门限用于辅助电源/三路电源监视(0.62V内部基准)

看门狗选项

35s (最小值)长启动周期

1.12s (最小值)正常超时周期

手动复位输入选项

电源失效输入/输出选项(推挽式和漏极开路低电平有效)

VCC1或VCC2低至0.8V时保证复位输出正常

复位输出逻辑选项

不受VCC瞬变影响

3.6V供电时电源电流低至14µA (典型值)

可禁止看门狗工作

小尺寸5、6或8引脚SOT23封装

热门应用

计算机/服务器

工业设备

多电压系统

便携式电池供电设备

打印机/传真机

机顶盒

电信/网络设备
