MAX6862 - 纳安级功耗的微处理器监控电路，带有手动复位及看门狗定时器

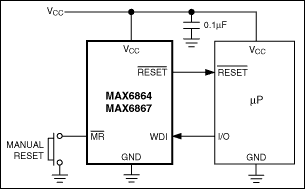

MAX6862是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX6862是纳安级功耗的微处理器监控电路，带有手动复位及看门狗定时器，本站介绍了MAX6862的封装应用图解、特点和优点、功能等，并给出了与MAX6862相关的Maxim元器件型号供参考。

MAX6862 - 纳安级功耗的微处理器监控电路，带有手动复位及看门狗定时器 - 监控电路、电压监测、排序 - 纳安级功耗的µP监控电路，带有手动复位和看门狗定时器，非常适合便携式产品 - 美信半导体

产品概述

MAX6854/MAX6855/MAX6856/MAX6858/MAX6860–MAX6869超低电流(典型值170nA)微处理器(µP)监控电路在5引脚SOT23封装内集成了电压监测、看门狗定时器和手动复位等功能。一旦监视电压低于工厂设定的复位门限，手动复位被触发或者看门狗定时器超时，该器件就会发出复位信号。在VCC升至复位门限以上或手动复位释放后，复位输出继续保持一个最短延时。工厂校准的复位门限以100mV的间隔从+1.575V至+4.625V (参见完整数据资料中的Threshold Suffix Guide)。每款器件提供6种最小复位延时选择，范围从10ms至1200ms。

MAX6854/MAX6855/MAX6856/MAX6858/MAX6860–MAX6869具有多种配置(参见完整数据资料中的Selector Guide)。MAX6854/MAX6855/MAX6856/MAX6861–MAX6869提供手动复位输入/MR。MAX6864–MAX6869具有一个看门狗定时器，通过监视WDI引脚的活动及时发现代码运行错误。MAX6864–MAX6869看门狗超时时间可选为3.3s或者209s (典型值)。MAX6861/MAX6862/MAX6863具有10ms或者150ms (最小)的引脚可选择复位延时。这些器件提供推挽式低电平、推挽式高电平和漏极开路的低电平复位输出。

关键特性

以下关键特性由Maxim美信半导体提供：

超低工作电流170nA (典型值)

复位门限从+1.575V至+4.625V，间隔约为100mV

6种最短复位延时选择，从10ms到1200ms

手动复位可选功能

看门狗定时器可选功能

引脚可选的10ms/150ms (最小)复位延时(MAX6861/MAX6862/MAX6863)

对VCC上的短时瞬变不敏感

保证复位有效至VCC = +1.1V

三种复位输出选择

推挽/RESET

推挽RESET

漏极开路/RESET

无需外部元件

小巧的5引脚SOT23封装

引脚与TPS3836/TPS3837/TPS3838兼容(MAX6861/MAX6862/MAX6863)

热门应用

血糖监测/病人护理监视器

MP3播放器/寻呼器

PDA与蜂窝电话

便携式电池供电设备
