MAX6873 - EEPROM可编程、六/四路电源排序器/监控电路，提供电荷泵输出

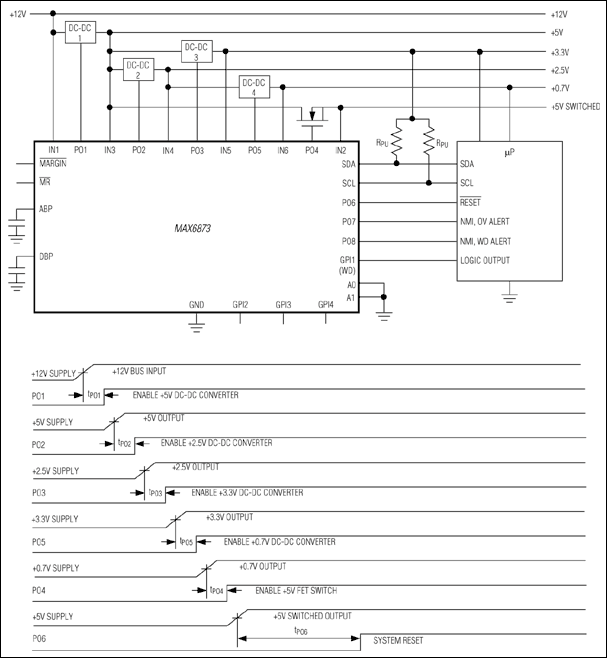

MAX6873是Maxim美信半导体公司的一款监控电路、电压监测、排序产品，MAX6873是EEPROM可编程、六/四路电源排序器/监控电路，提供电荷泵输出，本站介绍了MAX6873的封装应用图解、特点和优点、功能等，并给出了与MAX6873相关的Maxim元器件型号供参考。

MAX6873 - EEPROM可编程、六/四路电源排序器/监控电路，提供电荷泵输出 - 监控电路、电压监测、排序 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX6872/MAX6873 EEPROM可编程、多电压电源排序器/监控电路监视多路电压检测器输入和四个通用逻辑输入。MAX6872/MAX6873具有可编程输出，适用于高度可配置的电源排序应用。MAX6872有六路电压检测器输入和八路可编程输出，而MAX6873有四路电压检测器输入和五路可编程输出。手动复位和状态控制输入提供了更多的灵活性。

所有的电压检测器都提供两个可编程门限，用于欠压/过压或者双欠压检测。高电压输入(IN1)提供的检测器门限电压，其值从+2.5V至+13.2V并以50mV为单位增量，或者从+1.25V至+7.625V以25mV为单位增量。

双极性输入(IN2)提供的检测器门限电压，从±2.5V至±15.25V以50mV为单位增量，或者从±1.25V至±7.625V以25mV为单位增量。正输入(IN3–IN6)提供的检测器门限电压，从+1V至+5.5V以20mV为单位增量，或者从+0.5V至+3.05V以10mV为单位增量。

可编程输出级控制电源排序或系统复位/中断。可编程的输出选项包括：高有效、低有效、开漏极、弱上拉、推挽和电荷泵。可编程的定时延迟模块对每一路输出进行配置，使其在解除报警之前等待25µs至1600ms。故障寄存器记录造成每一个输出报警的原因(欠压、过压、手动复位等)。

通过一个兼容SMBus™/I²C的串行数据接口对MAX6872/MAX6873的配置EEPROM、配置寄存器、内部4kb用户EEPROM和故障寄存器进行编程与通信。

MAX6872/MAX6873采用7mm x 7mm x 0.8mm的32引脚薄型QFN封装，工作在-40°C至+85°C的扩展级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

六路(MAX6872)或四路(MAX6873)可编程输入电压检测器

一个高电压输入(+1.25V至+7.625V或+2.5V至+13.2V门限)

一个双极性电压输入(±1.25V至±7.625V或±2.5V至±15.25V门限)

四路(MAX6872)或两路(MAX6873)正电压输入(+0.5V至+3.05V或+1V至+5.5V门限)

四个通用逻辑输入

两个可编程看门狗定时器

八路(MAX6872)或五路(MAX6873)可编程输出

高有效、低有效、开漏极、弱上拉、推挽和电荷泵

定时延迟从25µs至1600ms

状态控制与手动复位控制

4kb内部用户EEPROM

耐久性：100,000次擦/写

数据保持：10年

兼容I²C/SMBus的串行编程/通信接口

±1%的门限精度

热门应用

多微处理器/电压系统

网络系统

服务器与工作站

存储设备

电信/局端设备

无线基站
