MAX77387 - 双相自适应DC-DC升压转换器，集成2x 1000mA高边电流调节器

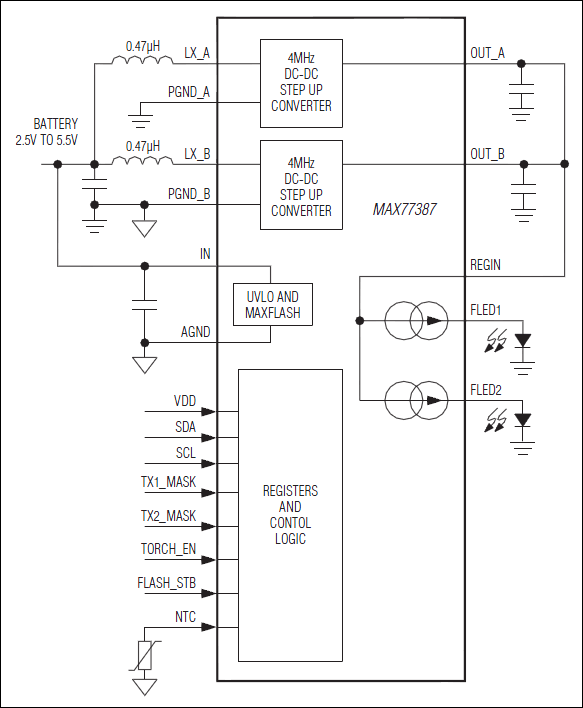

MAX77387是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX77387是双相自适应DC-DC升压转换器，集成2x 1000mA高边电流调节器，本站介绍了MAX77387的封装应用图解、特点和优点、功能等，并给出了与MAX77387相关的Maxim元器件型号供参考。

MAX77387 - 双相自适应DC-DC升压转换器，集成2x 1000mA高边电流调节器 - DC-DC开关调节器 - 业内尺寸最小的2A闪光灯驱动方案 - 美信半导体

产品概述

MAX77387为智能手机的相机闪光灯提供了一个高效率解决方案，该产品集成双相2A PWM DC-DC升压转换器以及两路可编程的1A高边、低压差LED电流调节器，用于支持闪光灯和手电筒功能。I²C接口灵活控制升压转换器、手电筒、闪光灯模式选择以及手电筒/闪光灯的安全定时持续时间。

IC可工作在低至2.5V电压，符合未来的新电池技术需求。升压转换器带有内部开关MOSFET以及同步整流器，可提高工作效率并且将外围元件数量降至最少。双相工作确保低输出纹波并可获得最小尺寸的解决方案。IC还包括双路高边、大电流调节器，支持手电筒和闪光灯模式。每路大电流调节器在闪光灯模式下可输出高达1A电流，在手电筒模式下可提供高达250mA电流。大电流调节器可级联驱动单个LED，在闪光灯模式下提供2A电流，在手电筒模式下提供500mA电流。输出电压可自适应控制，可升压至所需的LED导通电压。自适应模式与DAC和/或PWM调光控制机制一起，可应用于闪光灯或手电筒模式。该方法通过优化升压比以及降低电流调节器的损耗来减小IC功耗。

IC带有外部NTC、双路Tx屏蔽、闪光灯触发以及手电筒使能控制。可灵活控制IC。

另外，IC还支持MAXFLASH 2.0功能，可在低电池电压条件下自适应地减小闪光灯电流，有助于防止系统欠压锁定。

其它特性包括LED短路检测、过压以及热关断保护、低功耗待机和关断模式。IC采用20焊球、0.4mm间距WLP封装(2.1mm x 1.73mm)。

关键特性

以下关键特性由Maxim美信半导体提供：

输入电压在2.5V至5.5V可全功能工作

双相交错升压DC-DC转换器

真关断输出

在VIN > 2.7V和VOUT ≤ 4.0V时确保2A输出电流

自适应输出电压调节确保具有业内最高的系统效率

超过90%的峰值效率

3.125%最小占空比

具有Skip模式

片内功率MOSFET以及同步整流器

每相具有高达4MHz PWM开关频率

每相仅需0.47µH小型电感

手电筒/闪光灯LED高边电流调节器

I²C可编程闪光灯输出电流(15.625mA至1000mA，步长15.625mA)

I²C可编程手电筒输出电流(3.91mA至250mA，非PWM调光下步长3.91mA) (125mA至1000mA，在3.125%至25%可编程占空比，步长3.125%的PWM调光下，步长为125mA)

在1000mA时具有低压差(80mV典型值)

I²C可编程闪光灯安全定时器

I²C可编程手电筒安全定时器以及可选禁止手电筒定时器

双路独立的TX_MASK输入，用于在Tx事件时限制闪光灯电流

LED开路/短路检测

NTC监测，用于LED保护

过压保护

MAXFLASH 2.0防止系统欠压锁定

热关断保护

< 1µA关断电流

20焊球、0.4mm间距2.1mm x 1.73mm WLP封装

热门应用

蜂窝电话与智能电话

平板电脑
