MAX8550A - 集成DDR电源方案，适用于台式机、笔记本电脑及图形卡

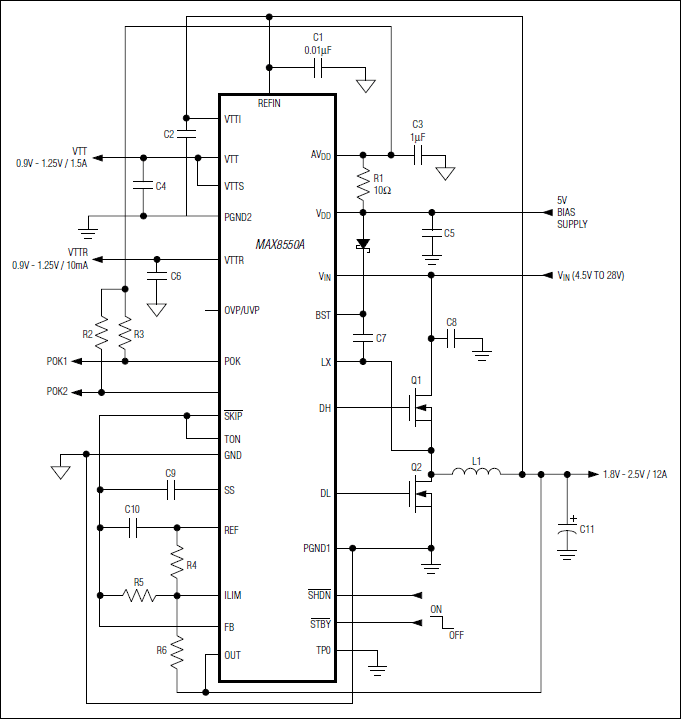

MAX8550A是Maxim美信半导体公司的一款DC-DC开关调节器产品，MAX8550A是集成DDR电源方案，适用于台式机、笔记本电脑及图形卡，本站介绍了MAX8550A的封装应用图解、特点和优点、功能等，并给出了与MAX8550A相关的Maxim元器件型号供参考。

MAX8550A - 集成DDR电源方案，适用于台式机、笔记本电脑及图形卡 - DC-DC开关调节器 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX8550A内部集成了一路用于产生VDDQ的同步buck PWM控制器，一路用于产生VTT源出和吸入电流的LDO线性稳压器以及一路用于产生VTTR的10mA基准输出缓冲器。Buck控制器驱动两个外部n沟道MOSFET，可由2V至28V输入电压产生低至0.7V的输出电压，输出电流高达15A。LDO能吸收或源出高达1.5A的连续电流和3A峰值电流。LDO输出和10mA基准缓冲器输出都能跟踪REFIN电压。这些特性使得MAX8550A可理想用于为台式机、笔记本电脑以及图形卡中的DDR存储器电。

MAX8550A的PWM控制器采用Maxim专利的Quick-PWM™架构，具有高达600kHz的可编程开关频率。该控制器方案可轻松处理宽范围的输入/输出电压比，并能提供100ns的负载瞬态响应，同时保持较高的效率和相对稳定的开关频率。MAX8550A具有完全可编程的UVP/OVP和跳脉冲模式选项，可理想用于便携式产品。跳脉冲模式可在轻载状态下提高效率。

VTT和VTTR输出能够以1%的精度跟踪VREFIN/2。LDO稳压器的宽频带可提供良好的瞬态响应而无须大容量电容，从而降低了成本和尺寸。

Buck控制器和LDO稳压器具有独立的电流限制。通过监视低边MOSFET的漏-源压降实现可调整的无损折返式限流。另外，器件内置过压和欠压保护电路。一旦解除过流故障，调节器将再次进入软启动过程，这可使短路期间的功耗降到最低。利用/SHDN输入和/STBY输入，MAX8550A可实现灵活的上电顺序和待机电源管理，支持DDR的工作状态。

MAX8550A提供小尺寸5mm x 5mm、28引脚、薄型QFN封装。

关键特性

以下关键特性由Maxim美信半导体提供：Buck控制器

具有100ns负载阶跃响应的Quick-PWM

高达95%的效率

2V至28V输入电压范围

1.8V/2.5V固定或者0.7V至5.5V可调输出

高达600kHz可选开关频率

折返式可编程电流限制

1.7ms数字软启动

独立的关断和待机控制

可选的过压/欠压保护

电源就绪窗口比较器LDO部分

完全集成的VTT和VTTR

VTT具有±3A的供出/吸收能力

VTT和VTTR输出跟踪VREFIN/2

全陶瓷输出电容设计

1.0V至2.8V输入电压范围

电源就绪窗口比较器

热门应用

DDR I与DDR II存储器电源

台式计算机

游戏控制台

图形卡

网络

笔记本电脑与台式笔记本

RAID
