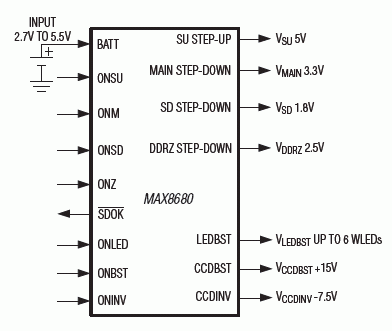

MAX8680 - 典型电路框图:
MAX8680典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX8680介绍
MAX8680 - 尺寸最小、内置MOSFET、7通道DSC PMIC,5mm x 5mm薄型QFN封装

MAX8680是Maxim美信半导体公司的一款DC-DC开关调节器产品,MAX8680是尺寸最小、内置MOSFET、7通道DSC PMIC,5mm x 5mm薄型QFN封装,本站介绍了MAX8680的封装应用图解、特点和优点、功能等,并给出了与MAX8680相关的Maxim元器件型号供参考。

MAX8680 - 尺寸最小、内置MOSFET、7通道DSC PMIC,5mm x 5mm薄型QFN封装 - DC-DC开关调节器 - 业内尺寸最小的7通道DSC电源方案 - 美信半导体

产品概述

MAX8680高效完备的电源方案专为数码相机(DSC)和数码摄像机(DVC)设计。器件集成了七路内置功率MOSFET的DC-DC转换器,效率高达95%,能够产生DSC系统中所有重要的电源电压。每路升压转换器均具有True Shutdown™功能,同时还带有内部补偿,可减少外部元件数量。七路DC-DC转换器输出包括:

  • 同步整流升压DC-DC转换器(SU),MAX8680由VSU自举升压。
  • 主同步整流降压DC-DC转换器(M),用作DSP I/O电源电压。
  • DDRZ同步整流降压DC-DC转换器(Z),用作DSP DDR电源电压
  • 低压(低至1V)同步整流降压DC-DC转换器(SD),用作DSP核电源电压。
  • 高压升压DC-DC转换器,带有白光LED电流调节和PWM调光控制(LEDBST)功能。
  • 高压升压DC-DC转换器(CCDBST),用作CCD图像或LCD正偏置电源。
  • 无变压器反相DC-DC转换器(CCDINV),用作CCD图像或LCD负偏置电源。
MAX8680可实现独立/同步的CCDBST和CCDINV转换器上电排序。如需预置CCDBST在CCDINV之前上电,请与厂商联系。MAX8680工作在1节锂离子(Li+)电池、两节AA电池或双电池设计,采用5mm x 5mm、40引脚、薄型QFN封装。MAX8680工作在-40°C至+85°C扩展级温度范围。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 效率达95%的同步整流DC-DC转换器
  • 效率达90%的boost-buck拓扑
  • 效率达85%的DC-DC转换器,用于CCD、LCD、WLED和/或OLED供电
  • 所有通道均带有内部补偿
  • 所有升压转换器均具有True Shutdown功能
  • 过载保护
  • 软启动实现可控的启动电流
  • 低压差(100%占空比)降压转换器
  • 调节电流为最多6个白光LED供电
  • PWM调节WLED电流
  • 高达27V的可调LED过压保护
  • 无变压器反相转换器用于为CCD提供偏置
  • 低压通道开关频率为2MHz
  • ±2.5%的开关频率精度
  • 关断电源电流为1µA
  • 内核和主输出电压上电跟踪
  • 全部通道均内置功率MOSFET
  • 低电平有效SDOK电源就绪指示器
  • 热门应用
  • DSC和DVC
  • GPS导航系统
  • PDA与便携式媒体播放器
