MAX8845X - 28V输入、线性Li+电池充电器，提供电池检测和过压保护输出

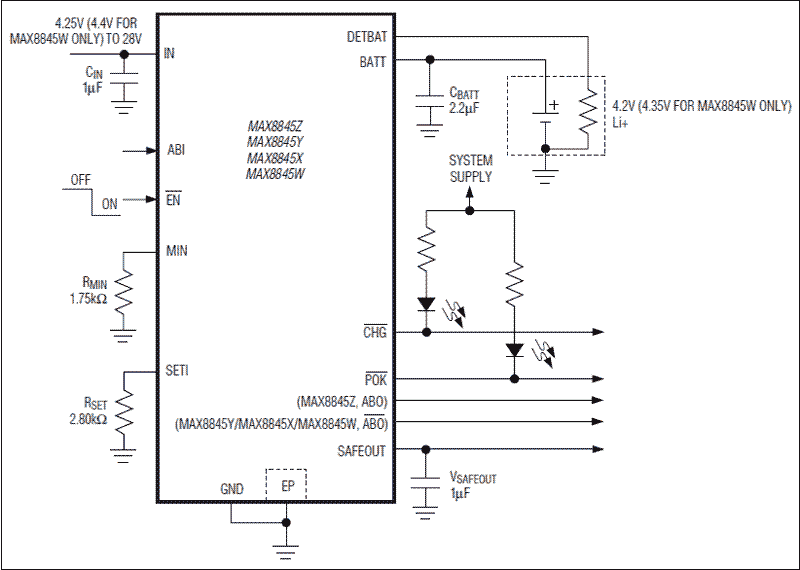

MAX8845X是Maxim美信半导体公司的一款电池管理产品，MAX8845X是28V输入、线性Li+电池充电器，提供电池检测和过压保护输出，本站介绍了MAX8845X的封装应用图解、特点和优点、功能等，并给出了与MAX8845X相关的Maxim元器件型号供参考。

MAX8845X - 28V输入、线性Li+电池充电器，提供电池检测和过压保护输出 - 电池管理 - 业内首款额定电压高达30V的双输入、1节Li+电池充电器，提供过压保护输出 - 美信半导体

产品概述

MAX8845Z/MAX8845Y/MAX8845X/MAX8845W为智能化独立式恒流、恒压(CCCV)并具备温度调节功能的充电器，针对单节锂离子(Li+)电池充电器设计。MAX8845Z/MAX8845Y集成了电流检测电路、MOSFET调整管、热调节电路，并且省去了外部反向隔离肖特基二极管，为手持设备提供最简单、尺寸最小的充电方案。

这款IC控制从预充到恒流快充、浮充以及满充指示的充电过程。独特的热调节电路限制了快速充电时或IC在高温环境下充电时的管芯温度，可以在不损坏IC的前提下提供最大的充电电流。

MAX8845Z/MAX8845Y/MAX8845X/MAX8845W通过外部电阻提供可调节快充电流(SETI)和浮充电流门限(MIN)，实现最大的灵活性。MAX8845Z/MAX8845Y/MAX8845X/MAX8845W具有启动辅助电路，可分辨输入源和电池的连接，并为系统启动提供使能信号(ABO—MAX8845Z 、/ABO—MAX8845Y/MAX8845X/MAX8845W)。

MAX8845Z/MAX8845Y/MAX8845X/MAX8845W还集成过压保护输出(SAFEOUT)，用于低额定电压USB或充电器输入的系统，同时还带有电池包检测电路(DETBAT)，当电池包断开时禁用充电器。其它特性包括低有效控制输入(/EN)，低电平有效输入电源检测输出(/POK)以及满充门限检测输出(/CHG)。

MAX8845Z/MAX8845Y/MAX8845X/MAX8845W可接受4.25V (仅MAX8845W为4.4V)至28V范围的输入电压，但在输入超过+7.5V (仅MAX8845X为+8.0V)时禁止充电，以避免连接不合格或故障交流适配器造成损坏。IC工作在扩展级温度范围(-40°C至+85°C)，并采用紧凑的12引脚、增强散热的薄型QFN 3mm x 3mm封装(0.8mm最大高度)。

关键特性

以下关键特性由Maxim美信半导体提供：

CCCV、具有温度调节功能的单节Li+电池线性充电器

无需外部MOSFET、反向隔离二极管或电流检测电阻

可编程快充电流(1ARMS最大值)

可编程浮充电流门限(MIN)

从直流输入产生的4.7V (MAX8845Z/MAX8845Y/MAX8845W)输出或4.85V (MAX8845X)(SAFEOUT)带有输入过压保护

专有的管芯温度调节技术(+115°C)

4.25V (仅MAX8845W为4.4V)至28V输入电压范围，输入过压保护超过+7.5V (仅MAX8845X为+8.0V)

低压差(500mA时300mV)

输入电源检测输出指示(/POK)、充电状态输出指示(/CHG)、充电使能输入指示(/EN)

自动启动输出(ABO—MAX8844Z，/ABO—MAX8844Y/MAX8845X/MAX8845W)

微小的3mm x 3mm、12引脚薄型QFN封装、0.8mm高(最大值)

热门应用

Bluetooth®设备

蜂窝与无绳电话

充电托架和坞站

数码相机

MP3播放器

智能电话与PDA

USB应用
