MAX9244 - 21位解串器，提供可编程扩频和直流平衡

MAX9244是Maxim美信半导体公司的一款电平转换器产品，MAX9244是21位解串器，提供可编程扩频和直流平衡，本站介绍了MAX9244的封装应用图解、特点和优点、功能等，并给出了与MAX9244相关的Maxim元器件型号供参考。

MAX9244 - 21位解串器，提供可编程扩频和直流平衡 - 电平转换器 - 完全集成的解串器，具有扩频功能，有助于降低数字视频系统的EMI - 美信半导体

产品概述

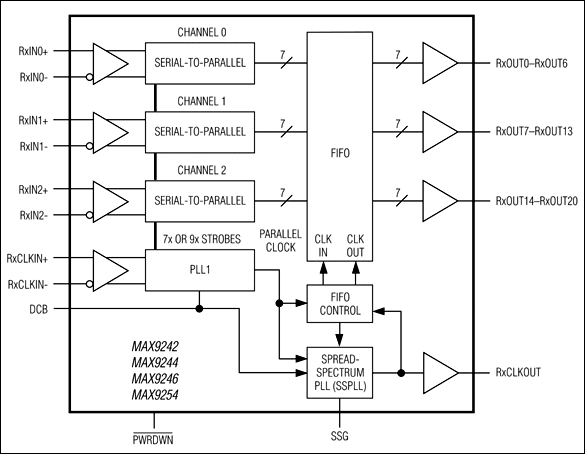

MAX9242/MAX9244/MAX9246/MAX9254能够将三路LVDS串行数据解串为21位单端LVCMOS/LVTTL输出。独立的并行LVDS时钟速率提供解串定时。MAX9242/MAX9244/MAX9246/MAX9254具有扩频功能，允许在一定范围内扩展输出数据和时钟频率，以降低EMI。单端数据和时钟输出可设置为±2%、±4%扩频或不扩频。当MAX9242/MAX9244/MAX9246/MAX9254工作在非DC平衡模式时，也可使用扩频功能。33MHz LVDS时钟输入时，扩频调制率为32kHz，与频率成线性关系。单端输出采用独立供电，可提供+1.8V至+5V输出逻辑电平。

MAX9254的数据和时钟输出都具有较大的输出驱动电流，当电路中的容性负载较重时，能够提供更快的瞬态响应。

MAX9242/MAX9244/MAX9246/MAX9254具有可编程DC平衡特性，允许串化器和解串器之间AC耦合隔离。MAX9242/MAX9244/MAX9246/MAX9254和MAX9209/MAX9213串行器一同工作，具有上升沿输出选通(MAX9242)或下降沿输出选通(MAX9244/MAX9246/MAX9254)。LVDS输入符合ISO 10605 ESD规范，具有±30kV的气隙放电和±6kV接触放电保护。

关键特性

以下关键特性由Maxim美信半导体提供：

可编程±4%、±2%或关断扩频输出，有助于降低EMI

可编程DC平衡或非DC平衡模式

DC平衡允许交流耦合，允许更宽的输入共模电压范围

扩频功能能够工作在直流平衡或非直流平衡模式

较强的输出驱动能力(MAX9254)

过采样消除π / 4偏差(MAX9242/MAX9244/MAX9254)

工作在16MHz至34MHz (DC平衡)和20MHz至40MHz (非DC平衡) (MAX9242/MAX9244/MAX9254)

工作在6MHz至18MHz (DC平衡)和8MHz至20MHz (非DC平衡) (MAX9246)

上升沿(MAX9242)或下降沿(MAX9244/MAX9246/MAX9254)输出选通

/PWRDWN为低电平时输出置为高阻，允许共用总线

独立的输出级供电方便了与+1.8V、+2.5V、+3.3V和+5V逻辑的接口

LVDS输入符合ISO 10605 ESD保护规范，可承受±30kV气隙放电和±6kV接触放电的冲击

LVDS输入符合IEC 61000-4-2 Level 4 ESD保护规范，可承受±15kV气隙放电和±8kV接触放电的冲击

LVDS输入符合ANSI TIA/EIA-644标准

+3.3V主电源供电

热门应用

汽车DVD播放系统

汽车导航系统

数字复印机

激光打印机
