MAX9388 - 差分5:1或4:1 ECL/PECL多路复用器，带有单/双输出缓冲器

MAX9388是Maxim美信半导体公司的一款电平转换器产品，MAX9388是差分5:1或4:1 ECL/PECL多路复用器，带有单/双输出缓冲器，本站介绍了MAX9388的封装应用图解、特点和优点、功能等，并给出了与MAX9388相关的Maxim元器件型号供参考。

MAX9388 - 差分5:1或4:1 ECL/PECL多路复用器，带有单/双输出缓冲器 - 电平转换器 - 业内首款2.5GHz LVECL/LVPECL复用器 - 美信半导体

产品概述

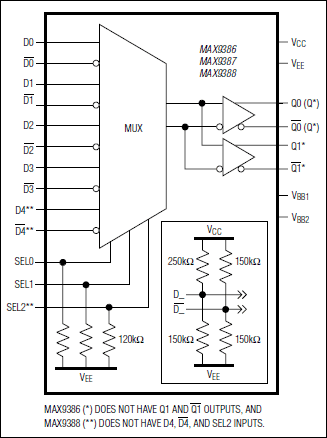

MAX9386/MAX9387/MAX9388是具有输出缓冲器、全差分、高速、低抖动的ECL/PECL多路复用器。这些器件设计应用于时钟和数据分配，具有极低的传输延迟(典型值318ps)和输出至输出扭曲(典型值3.9ps)。MAX9386是具有一个输出缓冲器的5:1多路复用器；MAX9387是具有2个缓冲器的5:1多路器，目的在于应用于冗余系统；MAX9388是具有一个输出缓冲器的4:1多路复用器，其引脚兼容于MC100EP57。

3个单端选择输入SEL0、SEL1、SEL2控制MAX9386/MAX9387的复用功能，而MAX9388只有2个选择输入端SEL0和SEL1。多路复用器选择输入兼容于ECL/PECL逻辑，其内部参考至片上输出电压VBB，标称为VCC - 1.425V。选择输入端可接受幅度在VCC和VEE之间的输入信号，输入端内部下拉到VEE，确保输入端开路时处于缺省的低电平。

差分输入D_和/D_可以配置成接受单端信号输入，只需将未用的互补输入端连接到作为参考电压的片上电源输出端VBB即可。所有差分输入端都有偏置和箝位电路，当输入端开路时，强制电路输出低电平(缺省值)。MAX9386/MAX9387/MAX9388可在很宽的电源电压范围内工作(|VCC - VEE|从2.735V至5.5V)。MAX9386/MAX9387提供20引脚TSSOP和QSOP封装形式，MAX9387提供24引脚TSSOP和QSOP封装。

关键特性

以下关键特性由Maxim美信半导体提供：

318ps (典型)传输延迟

>2.7GHz翻转频率

0.3ps(RMS)随机抖动

<14ps (最大，+25°C)输出至输出扭曲(MAX9387)

-2.375V至-5.5V电源电压用于差分LVECL/ECL

+2.375V至+5.5V电源电压用于差分LVPECL/PECL

输入开路时，输出低电平

2路输出缓冲器(MAX9387)

引脚兼容于MC100EP57 (MAX9388EUP)

>2kV ESD保护(人体模型)

热门应用

局端背板时钟分配

DSLAM/DLC

高速电信与数据通信应用
