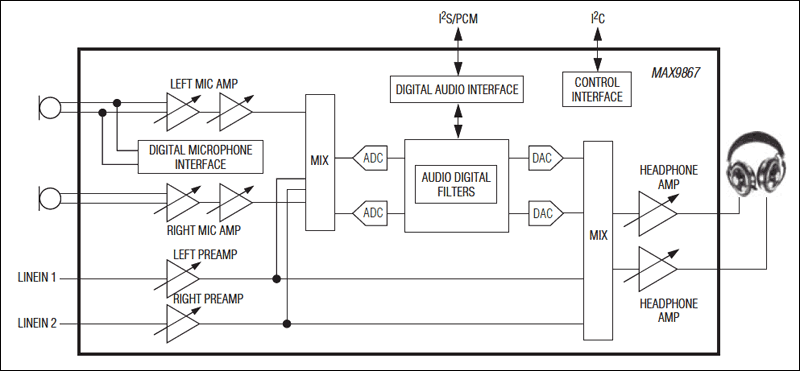

MAX9867是一款超低功耗立体声音频编解码器，设计用于手机和便携式游戏机等便携式消费类电子产品。

该器件具有立体声差分麦克风输入，可连接至模拟或数字麦克风。单端线入信号经过可配置前置放大器，能够输入到ADC用于录音或直接切换到耳机放大器用于回放。辅助ADC通道可用于跟踪任何直流电压。

立体声耳机放大器支持差分、单端以及无滤波电容的输出配置。采用无滤波电容输出配置时，器件可为32Ω负载提供10mW输出功率。完备的咔嗒/噼噗声抑制电路能够在音量变化、启动或关断过程中消除可闻噪声。

采用Maxim专有的数字电路，器件可接受任何10MHz至60MHz范围的系统时钟。该架构省去了外部PLL和多个晶体振荡器。立体声ADC和DAC通道提供用户可配置的语音频段或音频频段的数字滤波器。语音频段滤波器在GSM分组频段提供额外的衰减，在fS/2频点具有大于70dB的阻带衰减。

MAX9867采用1.8V单电源供电，支持1.65V至3.6V逻辑电平。可通过2线、I²C串行接口控制音量、信号混音以及常规工作模式。

MAX9867采用小尺寸、2.2mm x 2.7mm、0.4mm焊球间距的WLP封装。 另外还可提供32引脚、5mm x 5mm TQFN封装。
