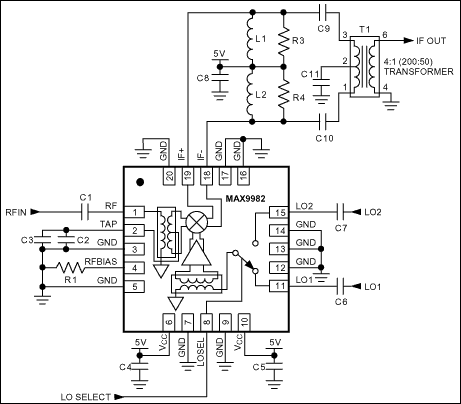

MAX9982 - 典型电路框图：
MAX9982典型电路框图
Maxim美信半导体芯片：
承诺原装正品
专营Maxim美信，真正优化您的供应链
Maxim产品 - MAX9982介绍

MAX9982 - 825MHz至915MHz、SiGe高线性度有源混频器

MAX9982是Maxim美信半导体公司的一款无线与RF产品，MAX9982是825MHz至915MHz、SiGe高线性度有源混频器，本站介绍了MAX9982的封装应用图解、特点和优点、功能等，并给出了与MAX9982相关的Maxim元器件型号供参考。

MAX9982 - 825MHz至915MHz、SiGe高线性度有源混频器 - 无线与RF - 业内首款完全集成的有源混频器 - 美信半导体

产品概述

MAX9982是一款完全集成的SiGe混频器，为满足GSM850、GSM900和CDMA850基站接收器的要求而优化。每个高线性度的器件包括一个本振(LO)开关、LO驱动器和有源混频器。另外，还集成了非平衡变压器，从而允许单端RF和LO输入。由于有源混频器提供了2dB的转换增益，该器件有效的取代了IF放大器，而该放大器被应用于绝大多数无源混频器方案中。

MAX9982具有大于+26dBm的输入IP3，提供了额外的线性度。集成LO驱动器提供-5dBm至+5dBm宽驱动范围。此外，内部高隔离度开关允许低于250ns的快速LO选择，这也正是GSM接收器设计所需要的。

MAX9982采用20引脚、焊盘裸露的QFN封装(5mm x 5mm)，工作温度范围：-40°C至+85°C。

关键特性
  • 以下关键特性由Maxim美信半导体提供：
  • 输入IP3为+26.8dBm
  • 输入1dB压缩点为+13dBm
  • RF频率范围为825MHz至915MHz
  • IF频率范围为70MHz至170MHz
  • LO频率范围为725MHz至1085MHz
  • 转换增益为2dB
  • 噪声系数为12dB
  • -5dBm至+5dBm的LO驱动
  • 5V单电源供电
  • 内置LO开关
  • ESD保护
  • 内置RF和LO非平衡变压器用于单端输入
    • 热门应用
  • 蜂窝cdmaOne™与cdma2000®基站接收机
  • 微波链路
  • 网络(iDEN®)基站接收机
