MAX9986A - SiGe、高线性度、815MHz至1000MHz下变频混频器,带有LO缓冲器/开关

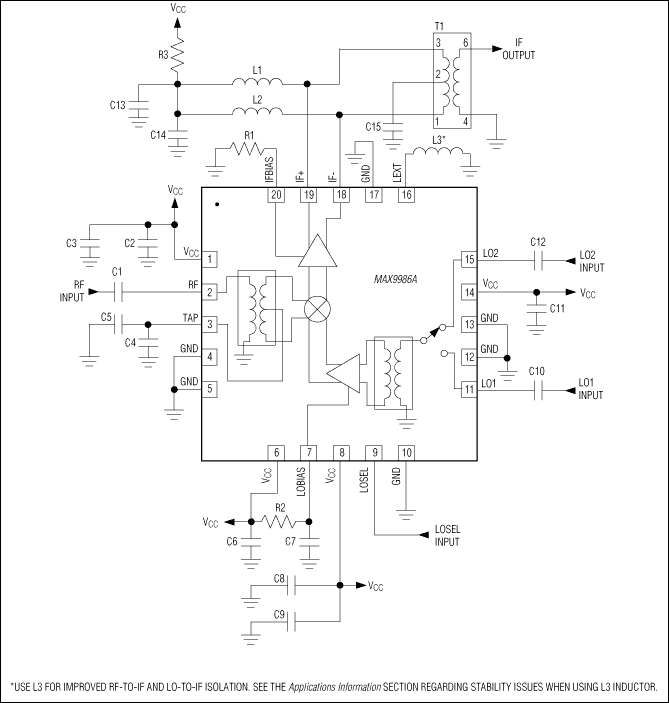

MAX9986A是Maxim美信半导体公司的一款无线与RF产品,MAX9986A是SiGe、高线性度、815MHz至1000MHz下变频混频器,带有LO缓冲器/开关,本站介绍了MAX9986A的封装应用图解、特点和优点、功能等,并给出了与MAX9986A相关的Maxim元器件型号供参考。
MAX9986A - SiGe、高线性度、815MHz至1000MHz下变频混频器,带有LO缓冲器/开关 - 无线与RF - 完全集成的下变频器,提供8.2dB增益、25dBm IIP3、10dB NF和69dBc的2LO - 2RF抑制,可替代一路混频器、2个放大器、2路非平衡变压器、一路LO开关和十几个分立元件! - 美信半导体
产品概述
MAX9986A高线性度下变频混频器具有8.2dB增益、+25dBm IIP3和10dB NF,适用于815MHz至1000MHz基站接收机。在960MHz至1180MHz LO频率范围内,这款特殊的混频器非常适合高边LO注入接收架构。MAX9984支持低边LO注入,并与MAX9986A引脚和功能兼容。
除具有优异的线性特性和噪声指标外,MAX9986A还具有极高的集成度。该器件包括一个双平衡无源混频器核、IF放大器、双输入LO选择开关以及LO缓冲器。片内非平衡变压器使器件能够接收单端RF和LO输入。MAX9986A需要一个额定0dBm的LO驱动,并确保其电源电流应低于250mA。
MAX9986A是MAX9986的派生型号,提高了大信号保护能力。MAX9984/MAX9986/MAX9986A与MAX9994/MAX9996 1700MHz至3000MHz混频器引脚兼容,因此,该系列下变频混频器非常适合相同PCB布局提供双频工作的应用。MAX9986A还与MAX9993功能兼容。
MAX9986A提供紧凑的20引脚、薄型裸焊盘QFN封装(5mm x 5mm)。在-40°C至+85°C扩展级温度范围内可确保其电气性能。
关键特性
以下关键特性由Maxim美信半导体提供:815MHz至1000MHz RF频率范围960MHz至1180MHz LO频率范围(MAX9986A/MAX9986)570MHz至850MHz LO频率范围(MAX9984)50MHz至250MHz IF频率范围8.2dB转换增益+25dBm输入IIP3+14.8dBm输入1dB压缩点10dB噪声指数PRF = -10dBm时,具有 69dBc 2LO-2RF杂散抑制内置LO缓冲内置RF和LO单端输入非平衡变压器-3dBm至+3dBm的LO驱动内置SPDT LO开关,LO1至LO2隔离度49dB ,开关时间50ns引脚兼容于MAX9994/MAX9996 1700MHz至3000MHz混频器与MAX9993功能兼容外部电流设置电阻为混频器提供低功耗/降低性能工作模式选择提供无铅封装热门应用
850MHz WCDMA基站cdmaOne™与cdma2000®基站数字与扩频通信系统固定宽带无线接入GSM 850/GSM 900 2G和2.5G EDGE基站iDEN®基站微波链路军用系统预校正接收器个人移动无线装置无线本地环路
