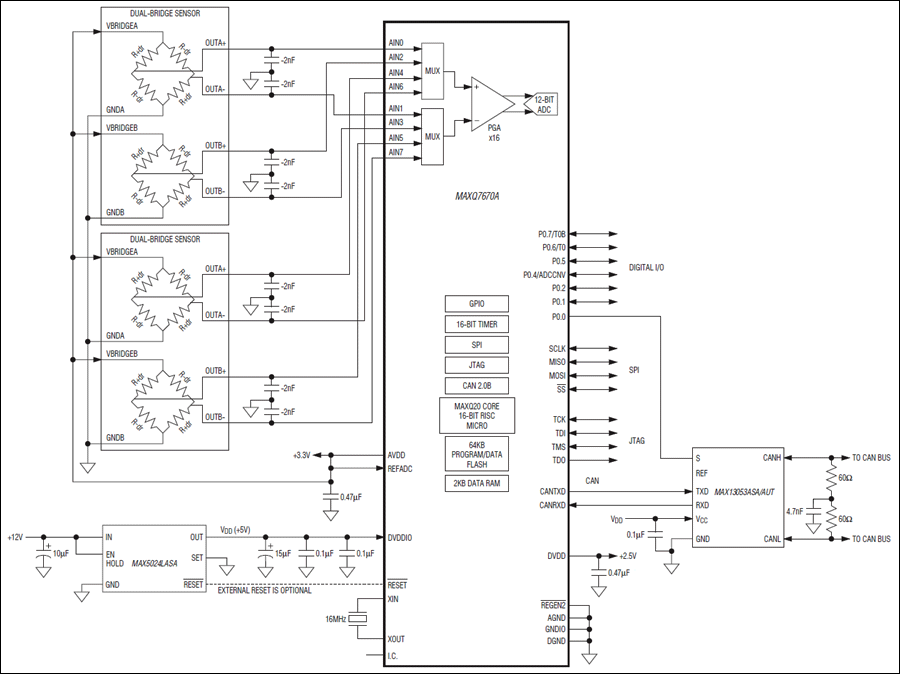

MAXQ7670A - 典型电路框图：

Maxim美信半导体芯片：

MAXQ7670A - 带有12位ADC、PGA、64KB闪存和CAN总线接口的微控制器

MAXQ7670A是Maxim美信半导体公司的一款传感器与传感器接口产品，MAXQ7670A是带有12位ADC、PGA、64KB闪存和CAN总线接口的微控制器，本站介绍了MAXQ7670A的封装应用图解、特点和优点、功能等，并给出了与MAXQ7670A相关的Maxim元器件型号供参考。

MAXQ7670A - 带有12位ADC、PGA、64KB闪存和CAN总线接口的微控制器 - 传感器与传感器接口 - 利用5mm x 5mm封装的单一芯片将四路差分模拟信号转换成智能化CAN总线输出 - 美信半导体

产品概述

MAXQ7670A为高度集成的解决方案，用于测量多路模拟信号并将结果输出到控制局域网(CAN)总线。器件采用5V单电源供电，集成高性能、16位精简指令组(RISC)内核、SAR ADC以及CAN 2.0B控制器，支持高达1Mbps的传输速率。12位SAR ADC带有1V/V或16V/V可编程增益差分放大器、8路输入通道，转换速率高达125ksps。8路单端ADC输入可配置为4路单极性或双极性、全差分输入。采用单电源工作时，外部5V电源为数字I/O供电，两个独立的内置线性稳压器可为2.5V数字核电路和3.3V模拟电路供电。每路电源均有专门的电源监控电路，提供电源掉电检测和上电复位(POR)功能。16位RISC微控制器(µC)包括64KB (32K x 16)非易失程序/数据闪存以及2KB (1K x 16)数据RAM。MAXQ7670A的其它特性包括：4线SPI™接口、用于在系统编程和调试的JTAG接口、集成的15MHz RC振荡器、支持外部晶振、带脉宽调制(PWM)的定时器/计数器以及7个带中断和唤醒功能的GPIO引脚。

MAXQ7670A系统级芯片(SoC)是基于µC的智能数据采集系统。作为16位RISC µC的MAXQ®系列产品的一员，MAXQ7670A可理想用于汽车、工业控制、楼宇自动化等低成本、低功耗、嵌入式系统。MAXQ µC中采用灵活的、模块化结构设计，能够以最小的工作量实现特定应用的目标产品开发。

MAXQ7670A采用40引脚、5mm x 5mm TQFN封装，工作在-40°C至+125°C汽车级温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

高性能、低功耗16位RISC内核

工作在0.166MHz至16MHz，近似为1MIPS/MHz

低功耗(< 1mA/MIPS，VDVDD = +2.5V)

16位指令字、16位数据总线

33条指令，绝大多数为单周期指令

16级硬件堆栈

16 x 16位、通用工作寄存器

三个独立的数据指针，具有自动递增/递减功能

低功耗、256分频、电源管理模式(PMM)及休眠模式

程序和数据存储器

64KB内部非易失程序/数据闪存

2KB内部数据RAM

SAR ADC

8路单端/4路差分通道，12位分辨率

PGA增益 = 1V/V或16V/V

125ksps (75.5ksps，PGA增益 = 16V/V)

定时器/数字I/O外设

CAN 2.0B控制器(15个信息中心)

串行外设接口(SPI)

JTAG接口(支持广泛的调试和仿真)

单个16位/两个8位定时器/PWM

7路通用数字I/O引脚，带外部中断/唤醒功能

振荡器/时钟模块

内部振荡器支持外部晶体(8MHz或16MHz)

集成15MHz RC振荡器

工作于外部时钟源

可编程看门狗定时器

电源管理模块

上电复位

电源监控电路/电源掉电检测

内置+2.5V和+3.3V线性稳压器

热门应用

汽车转角和转矩传感器

楼宇自动化

基于CAN的汽车传感器应用

工业控制
