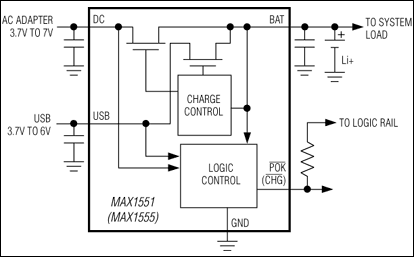

MAX1551-典型电路框图
MAX1551典型电路框图
Maxim(美信半导体)公司授权一级代理商
具备充足的Maxim芯片库存
中国销售额排名前十的Maxim代理商
提供Maxim公司产品的产品概述、关键特性、热门应用讲解及图例
MAX1551 - SOT23封装、双输入、USB/AC适配器、单节Li+电池充电器

MAX1551是Maxim(美信半导体)旗下的一款电池管理产品,MAX1551是SOT23封装、双输入、USB/AC适配器、单节Li+电池充电器,并且具备首款USB/AC适配器双输入Li+电池充电器,SOT23封装,无需外部FET或二极管,本站介绍了MAX1551的产品概述、关键特性、热门应用等,,并给出了与MAX1551相关的Maxim元器件型号供参考.

MAX1551 - SOT23封装、双输入、USB/AC适配器、单节Li+电池充电器 - 首款USB/AC适配器双输入Li+电池充电器,SOT23封装,无需外部FET或二极管 - Maxim(美信半导体)

产品概述

MAX1551与MAX1555通过USB和AC适配器电源为单节锂离子(Li+)电池充电。它们不需要外部FET或二极管,可以接受最高7V的输入电压。

片上温度限制简化了PCB布局,通过优化充电速率,可以在电池状况和输入电压处于最糟糕的情况下不受散热问题的制约。当达到MAX1551与MAX1555温度限制时,充电器并不关断,而是逐渐降低充电电流。

MAX1551带有用来指示输入电源是否接通的/POK输出。只要有一个充电电源有效,/POK就为低电平。与之相应的,MAX1555具有/CHG输出,用来指示充电状态。

当连接到USB口,但无DC电源时,充电电流被设定为100mA (最大值)。这样在不需要端口通信的情况下,就允许从供电的或未供电的USB口充电。当DC电源接通后,充电电流被设定为280mA (典型值)。无需输入屏蔽二极管来防止电池漏电。

MAX1551与MAX1555采用5引脚薄型SOT23封装,工作温度范围为-40°C至+85°C。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 从USB口或AC适配器充电
  • 当AC适配器插入后自动切换电源
  • 片上热量限制简化了电路板设计
  • 充电状态指示器
  • 5引脚薄型SOT23封装
  • 热门应用
  • 蜂窝电话
  • 数码相机
  • PDA
  • 无线应用
