MAX4845 - 过压保护控制器，具有低待机电流

MAX4845是Maxim美信半导体公司的一款保护器产品，MAX4845是过压保护控制器，具有低待机电流，本站介绍了MAX4845的封装应用图解、特点和优点、功能等，并给出了与MAX4845相关的Maxim元器件型号供参考。

MAX4845 - 过压保护控制器，具有低待机电流 - 保护器 - 业内尺寸最小的过压保护控制器 - 美信半导体

产品概述

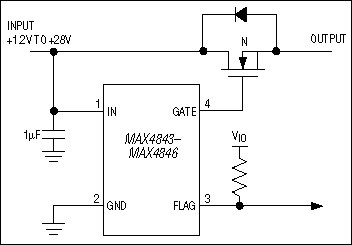

MAX4843–MAX4846过压保护控制器可在高达28V的高压故障条件下为低压系统提供保护。当输入电压超过过压门限时，器件会关断低成本外部n沟道FET，使受保护元件免受损害。内部电荷泵无需外部电容，用于驱动FET栅极，构成简单和高度可靠的解决方案。

过压门限电平设定为7.4V (MAX4843)、6.35V (MAX4844)、5.8V (MAX4845)以及4.65V (MAX4846)。当输入电压下降至低于欠压锁定(UVLO)门限时，器件进入低待机电流模式(10µA)。MAX4843/MAX4844/MAX4845具有4.15V的UVLO门限、MAX4845C/MAX4845D具有2.2V的UVLO门限和MAX4846具有2.5V的UVLO门限。除了单FET配置结构之外，器件也可配置为背靠背外部FET结构，以防止电流反向流入适配器。

此外，当输入端使用1µF电容旁路至地时，可提供±15kV ESD保护。所有器件采用小型(1.5mm x 1.0mm) 6引脚µDFN封装和(1.5mm x 1.0mm) 6引脚超薄型LGA (MAX4845EYT+T)封装，工作于-40°C至+85°C温度范围。

关键特性

以下关键特性由Maxim美信半导体提供：

高达28V的过压保护

预设7.4V、6.35V、5.8V或4.65V过压门限电平

低(10µA)欠压锁定待机电流

驱动低成本n沟道MOSFET

内部50ms启动延时

内部电荷泵

过压故障FLAG指示器

6引脚(1.5mm x 1.0mm) µDFN封装

热门应用

蜂窝电话

数码相机

MP3播放器

PDA与掌上电脑设备
