产品概述

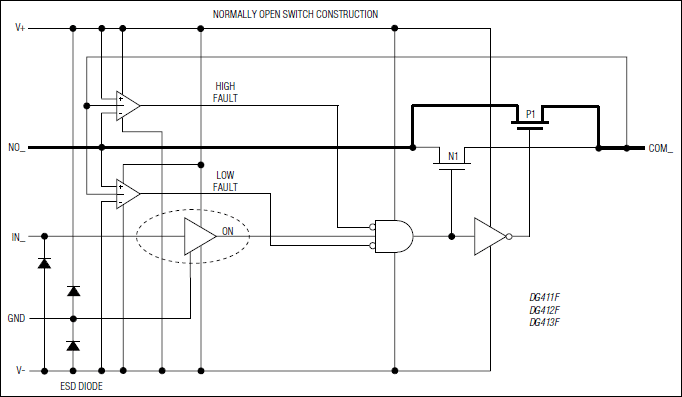

DG411F/DG412F/DG413F为四路、单刀单掷(SPST)、具有故障保护特性的模拟开关，与工业标准、无保护功能的DG411/DG412/DG413引脚兼容。这些新型开关具有故障保护输入及满摆幅信号处理能力。所有端口都具有过压保护，上电时可承受高达±36V的高压，掉电时可承受高达±40V的高压。出现故障的情况下，COM、NO或NC端转换到开路状态，电源产生的漏电流仅为微安量级。+25°C时，导通电阻为35Ω (最大)、通道间匹配度为1.5Ω (最大)。

DG411F具有四个常闭(NC)开关、DG412F具有四个常开(NO)开关而DG413F具有两个常闭(NC)开关和两个常开(NO)开关。这些CMOS开关均可由±4.5V至±20V双电源或+9V至+36V单电源供电。所有数字输入逻辑门限为+0.8V和+2.4V，确保使用±15V双电源或+12V单电源供电时兼容于TTL和CMOS逻辑电平。如需±5V、+5V及+3V供电的产品，请参考MAX4711/MAX4712/MAX4713数据资料。

关键特性

以下关键特性由Maxim美信半导体提供：

没有上电顺序的要求

可处理满摆幅信号

掉电时所有开关均断开

当V+断开、V-接通时所有开关断开

掉电时提供±40V故障保护

±15V供电时，提供±36V故障保护

控制线故障保护范围为：V- - 0.3V至V- + 40V

引脚兼容于工业标准的DG411/DG412/DG413

故障响应时间为20ns (典型值)

±15V供电时，导通电阻RON为35Ω (最大)

双电源供电范围：±4.5V至±20V

单电源供电范围：+9V至+36V

±15V双电源或+9V至+15V的单电源供电时，兼容于TTL及CMOS逻辑输入电平

热门应用

航空电子

通信系统

数据采集

工业与过程控制系统

冗余/备份系统

信号路由

测试设备
