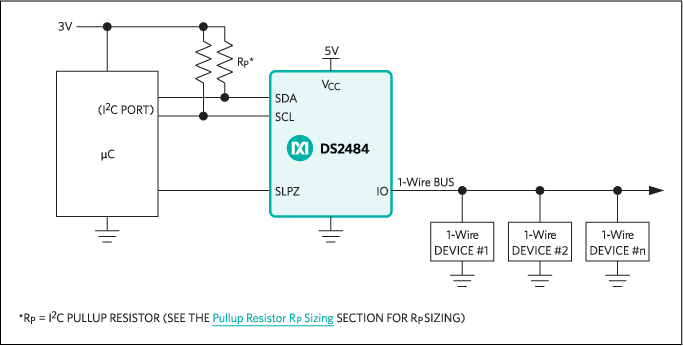

DS2484 - 典型电路框图：

DS2484 - 时间可调并具有休眠模式的单通道1-Wire主机

DS2484是Maxim美信半导体公司的一款1-Wire器件产品，DS2484是时间可调并具有休眠模式的单通道1-Wire主机，本站介绍了DS2484的封装应用图解、特点和优点、功能等，并给出了与DS2484相关的Maxim元器件型号供参考。

DS2484 - 时间可调并具有休眠模式的单通道1-Wire主机 - 1-Wire器件 - 业界最佳的1-Wire集成线驱动器，实现I2C主机和1-Wire从机网络的协议转换 - 美信半导体

产品概述

DS2484是一款I2C至1-Wire®桥接器件，直接连接标准(100kHz)或高速(400kHz) I2C主机与下行1-Wire从机，进行协议转换。与其它1-Wire从机器件相比，DS2484是一款1-Wire主机。内置用户可调定时器，无需主机处理器产生复杂的、对时序要求严格的1-Wire波形。此外，1-Wire总线能够通过软件控制关断。双电压工作允许I2C和1-Wire两端工作在不同的电压。强上拉允许通过1-Wire总线为EEPROM、传感器等1-Wire器件供电。不使用时，可将DS2484置于休眠模式，使功耗降至最小。

关键特性

以下关键特性由Maxim美信半导体提供：

I2C主机接口支持100kHz和400kHz通信速率

支持标准和高速1-Wire通信

可调整1-Wire定时：tRSTL、tMSP、tW0L和tREC0

1-Wire端口可通过软件控制关断

支持省电的休眠模式(SLPZ引脚)，此时1-Wire端口为高阻

I2C工作电压：1.8V ±5%、3.3V ±10%和5.0V +5/-10%

内置电平转换：1-Wire工作电压为1.8V -5% 至5.0V +5%，独立于I2C电源

内置I/O引脚ESD防护：±8kV (HBM)

-40°C到+85°C工作温度范围

提供8引脚TDFN和6引脚SOT23封装
