DS2746 - 低成本、2线电池监测器，提供比例A/D输入

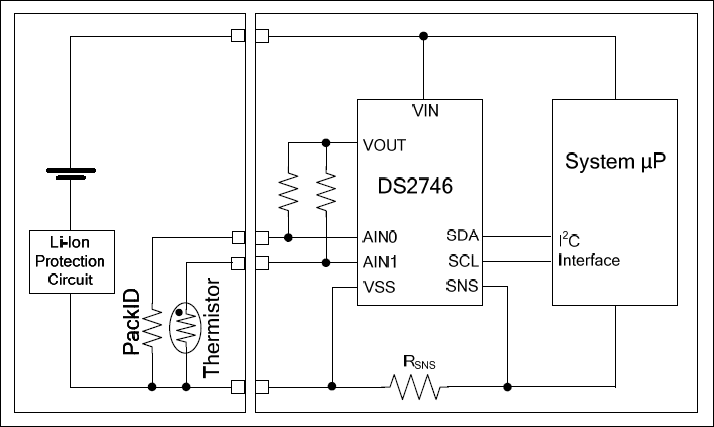

DS2746是Maxim美信半导体公司的一款1-Wire器件产品，DS2746是低成本、2线电池监测器，提供比例A/D输入，本站介绍了DS2746的封装应用图解、特点和优点、功能等，并给出了与DS2746相关的Maxim元器件型号供参考。

DS2746 - 低成本、2线电池监测器，提供比例A/D输入 - 1-Wire器件 - 2线电量计，带有电池电流和电压检测以及比例电压输入，可用于采集温度调节器、电池组ID或其它电压源信号 - 美信半导体

产品概述

DS2746可为成本敏感应用提供系统侧电池电量监测。通过2线接口将电压、双向电流及累积电流测量数据提供给主处理机。失调偏置和失调消隐特性可以极大的提高库仑计的精度。另外，DS2746有两个辅助A/D输入，可用来采样电池包识别电阻、热敏电阻或其他电压源。转换结果是一个与电源电压成比例的小数，这可以消灭与电源有关的误差。DS2746通过VOUT引脚使能电阻分压器，使之仅在进行测量时工作，以减小测量电路的总功耗。当系统不活动时，低功耗休眠模式可以减少电流消耗，同时保持库仑计数。纤小的3mm x 3mm TDFN封装仅占用9mm² PCB空间。

关键特性

以下关键特性由Maxim美信半导体提供：

14位双向电流检测

±51.2mV动态范围时，LSB为6.25µV

±3.4A动态范围(RSNS = 15mΩ)时，LSB为416.7µA

电流累积寄存器分辩率

409.6mVh范围时，LSB为6.25µVhr

27.31Ah范围时，LSB为417µAhr

11位电池电压检测

0V至4.997V输入电压时，LSB为2.44mV

3.6V输入时精度为±10mV

2个11位Aux输入电压测量

比例输入可消除电源带来的误差

VOUT驱动分压器，可降低功耗

±8 LSB精度

低功耗：

工作电流：典型值70µA，最大值100µA

休眠电流：典型值1µA，最大值3µA

热门应用

2.5G/3G无线手机

数码相机与摄像机

手持式计算机与终端设备

PDA/智能电话
