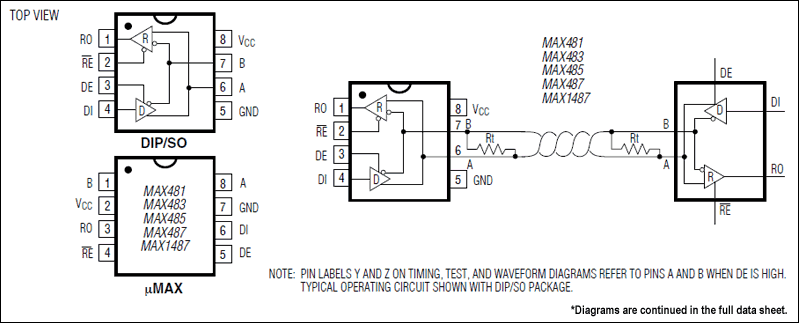

MAX489 - 典型电路框图:
MAX489典型电路框图
承诺原装正品
专营Maxim美信,真正优化您的供应链
Maxim产品 - MAX489介绍
MAX489 - 低功耗、限摆率、RS-485/RS-422收发器

MAX489是Maxim美信半导体公司的一款传感器与传感器接口产品,MAX489是低功耗、限摆率、RS-485/RS-422收发器,本站介绍了MAX489的封装应用图解、特点和优点、功能等,并给出了与MAX489相关的Maxim元器件型号供参考。

MAX489 - 低功耗、限摆率、RS-485/RS-422收发器 - 传感器与传感器接口 - Maxim美信半导体高性能芯片品质 - 美信半导体

产品概述

MAX481、MAX483、MAX485、MAX487-MAX491以及MAX1487是用于RS-485与RS-422通信的低功耗收发器,每个器件中都具有一个驱动器和一个接收器。MAX483、MAX487、MAX488以及MAX489具有限摆率驱动器,可以减小EMI,并降低由不恰当的终端匹配电缆引起的反射,实现最高250kbps的无差错数据传输。MAX481、MAX485、MAX490、MAX491、MAX1487的驱动器摆率不受限制,可以实现最高2.5Mbps的传输速率。

这些收发器在驱动器禁用的空载或满载状态下,吸取的电源电流在120µA至500µA之间。另外,MAX481、MAX483与MAX487具有低电流关断模式,仅消耗0.1µA。所有器件都工作在5V单电源下。

驱动器具有短路电流限制,并可以通过热关断电路将驱动器输出置为高阻状态,防止过度的功率损耗。接收器输入具有失效保护特性,当输入开路时,可以确保逻辑高电平输出。

MAX487与MAX1487具有1/4单位负载的接收器输入阻抗,使得总线上最多可以有128个MAX487/MAX1487收发器。使用MAX488-MAX491可以实现全双工通信,而MAX481、MAX483、MAX485、MAX487与MAX1487则为半双工应用设计。

关键特性
  • 以下关键特性由Maxim美信半导体提供:
  • 容错应用
  • MAX3430:±80V故障保护、失效保护、1/4单位负载、+3.3V、RS-485收发器
  • MAX3440E–MAX3444E:±15kV ESD保护、±60V故障保护、10Mbps、失效保护、RS-485/J1708收发器
  • 对于空间受限应用
  • MAX3460–MAX3464:+5V、失效保护、20Mbps、PROFIBUS RS-485/RS-422收发器
  • MAX3362:+3.3V、高速、RS-485/RS-422收发器,采用SOT23封装
  • MAX3280E–MAX3284E:±15kV ESD保护、52Mbps、+3V至+5.5V、SOT23、RS-485/RS-422、真失效保护接收器
  • MAX3293/MAX3294/MAX3295:20Mbps、+3.3V、SOT23、RS-485/RS-422发送器
  • 对于多通道收发器应用
  • MAX3030E–MAX3033E:±15kV ESD保护、+3.3V、四路RS-422发送器
  • 对于失效保护应用
  • MAX3080–MAX3089:失效保护、高速(10Mbps)、限摆率RS-485/RS-422收发器
  • 对于低电压应用
  • MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E:+3.3V供电、±15kV ESD保护、12Mbps、限摆率、真正的RS-485/RS-422收发器
  • 热门应用
  • 工业控制局域网
  • 电平转换器
  • 低功耗RS-422收发器
  • 低功耗RS-485收发器
  • 用于EMI敏感应用的收发器
