当前位置：美信半导体代理 > > 美信芯片 >> DS4830

DS4830技术文档下载：

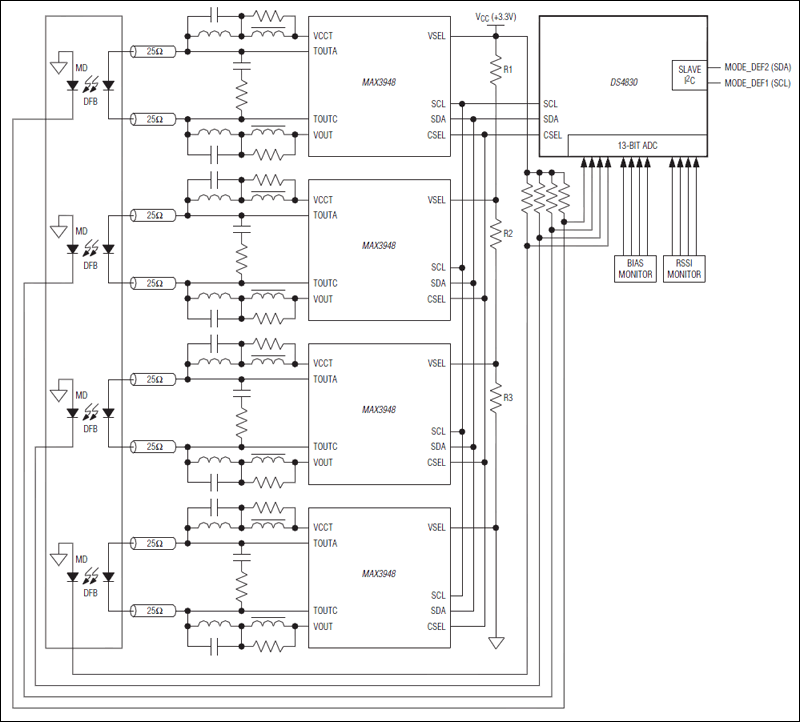

DS4830 - 典型电路框图：

Maxim美信半导体芯片：

DS4830 - 光电微控制器

DS4830是Maxim美信半导体公司的一款光电产品产品，DS4830是光电微控制器，本站介绍了DS4830的封装应用图解、特点和优点、功能等，并给出了与DS4830相关的Maxim元器件型号供参考。

DS4830 - 光电微控制器 - 光电产品 - 丰富的光电控制功能大大简化高性能光电收发器设计 - 美信半导体

产品概述

DS4830采用低功耗、16位MAXQ20微处理器核，提供完备的光控、校准及监测方案，该处理器带有大容量程序存储器和RAM数据存储器。I/O资源包括：高速/高精度模/数转换器(ADC)、带数/模转换器(DAC)补偿的高速比较器、12位DAC、12位PWM、内部和外部温度传感器、快速采样/保持器、I²C主/从接口以及多协议串行主机/从机接口。可直接连接配置成二极管的晶体管远端温度传感器，也可以通过片内I²C主机接口连接多个外部数字温度传感器IC。独立的从机I²C接口便于与主控制器之间的通信，并可支持片内闪存在系统编程的加密保护。

采用高度通用的C编译器和开发软件简化系统开发，通过集成的JTAG接口以及相应硬件对闪存编程和在电路调试。

关键特性

以下关键特性由Maxim美信半导体提供：

16位MAXQ20低功耗微控制器

高效C语言编程

36K字程序存储器

32K字闪存程序存储器

4K字ROM程序存储器

1K字数据RAM

8通道DAC

12位电压型DAC

内部或外部基准

10通道PWM

Boost/buck DC-DC控制器，支持7位至12分辨率、1MHz开关频率

支持4通道TECC H桥控制

带有16路输入选择的10位高速比较器

比较时间：1.6µs

带有18路输入选择的13位A/D转换器(27ksps)

温度测量模拟前端

内部温度传感器：±3°C

0.125°C分辨率

支持两路外部温度传感器

差分满摆幅输入

31个GPIO引脚

可屏蔽中断源

内部20MHz振荡器，CPU时钟频率为10MHz

在0°C至+50°C温度范围内精度达4%

高达133MHz的外部时钟，用于PWM和定时

从机通信接口：SPI™或400kHz I²C兼容2线接口

主机通信接口：SPI、400kHz I²C兼容接口或Maxim 3线激光驱动器

I²C和JTAG装载

两个16位定时器

工作电压范围：3.0V至3.6V

欠压监检

JTAG端口，用于在系统调试和编程

所有模拟电路运行时保持低功耗(16mA)

热门应用

光收发器：XFP、SFP、SFP+、QSFP、40G、100G

双工/三工PON：GPON、10GEPON、XPON OLT、ONU
